Thiết bị gia dụng nào sử dụng tụ điện CBB60? Hướng dẫn đầy đủ

Những thiết bị gia dụng nào thường sử dụng CBB60?

Câu trả lời trực tiếp: cái tụ điện CBB60 thường thấy nhất trong động cơ xoay chiều một pha được sử dụng trong máy bơm nước, máy điều hòa không khí, máy giặt, máy bơm bể bơi và máy nén. Đây là tất cả các thiết bị chạy bằng động cơ cần có tụ điện chạy để duy trì hoạt động liên tục, hiệu quả. CBB60 - còn được gọi là tụ điện chạy động cơ hoặc tụ điện màng AC - được thiết kế đặc biệt cho chính xác các mạch động cơ chạy liên tục, chu kỳ cao này. Nếu bạn đã từng thay thế động cơ máy bơm nước hoặc nhờ kỹ thuật viên HVAC bảo dưỡng máy điều hòa không khí của bạn, rất có thể tụ điện CBB60 đã liên quan.

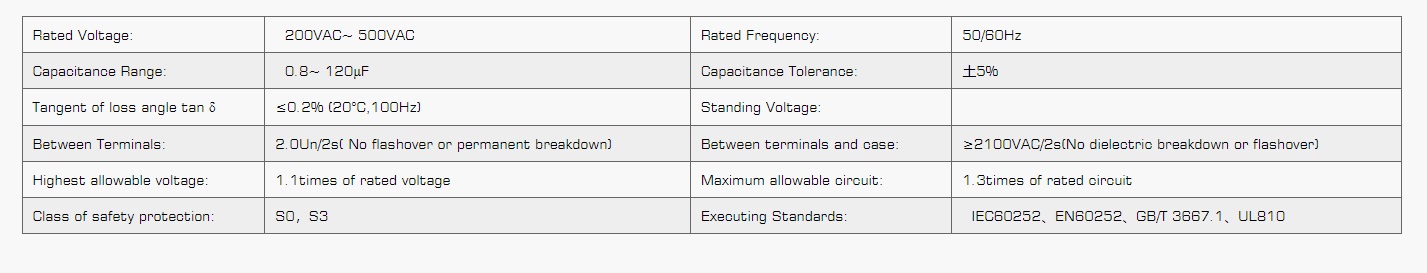

Không giống như các tụ điện điện phân thông dụng, CBB60 sử dụng chất điện môi màng polypropylen cho phép nó xử lý điện áp xoay chiều liên tục - thường được định mức ở mức 250VAC hoặc 450VAC - không bị xuống cấp nhanh chóng. Điện dung của nó thường dao động từ 1µF đến 100µF , làm cho nó phù hợp với nhiều kích cỡ động cơ được tìm thấy trong các thiết bị thương mại nhẹ và gia dụng. Hiểu chính xác những thiết bị nào dựa vào thành phần này sẽ giúp chủ nhà và kỹ thuật viên chẩn đoán lỗi nhanh hơn và tìm được nguồn thay thế phù hợp.

Máy bơm nước: Ứng dụng phổ biến nhất cho tụ điện CBB60

Máy bơm nước — cho dù dùng để cấp nước sinh hoạt, tưới vườn hay tuần hoàn hồ bơi — đều là phân khúc ứng dụng lớn nhất của tụ điện CBB60. Động cơ cảm ứng một pha trong các máy bơm này không thể tự khởi động nếu không có tụ điện chuyển pha. CBB60 tạo ra độ lệch pha cần thiết giữa cuộn dây khởi động và cuộn dây chạy, cho phép động cơ phát triển mô-men xoắn khởi động và duy trì từ trường quay ổn định trong quá trình hoạt động liên tục.

Đối với một máy bơm nước sinh hoạt thông thường có công suất từ 370W đến 750W, tụ điện CBB60 đi kèm thường sẽ có điện dung là 8µF đến 20µF ở 450VAC . Máy bơm lớn hơn - chẳng hạn như máy bơm được sử dụng trong hệ thống lọc bể bơi có công suất từ 1HP đến 2HP - có thể yêu cầu tụ điện trong Phạm vi 25µF đến 50µF . Sử dụng tụ điện có công suất nhỏ sẽ khiến động cơ quá nóng và tiêu tốn dòng điện quá mức; một cái quá khổ dẫn đến mất ổn định và giảm hiệu quả.

Dấu hiệu CBB60 bị hỏng trong máy bơm nước

• Động cơ máy bơm kêu rè rè nhưng không khởi động được hoặc khởi động chậm
• Động cơ ngắt bộ bảo vệ quá tải nhiệt ngay sau khi khởi động
• Có thể nhìn thấy hiện tượng phồng, nứt hoặc rò rỉ trên thân tụ điện
• Điện dung đo được lớn hơn 5% so với giá trị định mức
• Động cơ chạy nhưng tốc độ hoặc áp suất đầu ra giảm đáng kể

Đặc biệt, tụ điện bơm bể bơi phải chịu áp lực môi trường khắc nghiệt - nhiệt độ ngoài trời, tiếp xúc với tia cực tím và độ ẩm - khiến tuổi thọ bị rút ngắn đáng kể so với tụ điện của thiết bị trong nhà. Ở vùng khí hậu nóng, tụ điện CBB60 của máy bơm bể bơi có thể cần được thay thế mỗi lần 3 đến 5 năm , ngay cả khi hoạt động bình thường.

Điều hòa không khí và hệ thống HVAC

Máy điều hòa không khí được cho là ứng dụng cao cấp nhất của tụ điện loại CBB60 trong gia đình. Cả động cơ máy nén và động cơ quạt ngưng tụ ngoài trời trong máy điều hòa không khí loại chia đôi thường yêu cầu tụ điện chạy. Trong nhiều thiết bị, tụ điện chạy kép xử lý cả hai chức năng trong một vỏ duy nhất, nhưng các đặc tính điện giống hệt với CBB60 tiêu chuẩn - màng polypropylen, định mức AC và được thiết kế để hoạt động liên tục.

Đối với máy điều hòa không khí dân dụng loại 1 tấn đến 1,5 tấn, tụ điện chạy máy nén thường được định mức ở mức 35µF đến 45µF ở 370VAC hoặc 440VAC . Tụ điện của động cơ quạt trong cùng một bộ phận thường nhỏ hơn - khoảng 5µF đến 10µF . Trong máy điều hòa không khí trong phòng kiểu cửa sổ, một tụ điện CBB60 duy nhất thường phục vụ chức năng khởi động/chạy kết hợp của động cơ PSC (Tụ điện chia vĩnh viễn), với các giá trị phổ biến trong Phạm vi 2µF đến 6µF ở 450VAC .

Các kỹ thuật viên HVAC báo cáo rằng hỏng tụ điện là một trong những nguyên nhân hàng đầu dẫn đến các cuộc gọi dịch vụ điều hòa không khí trong những tháng hè. Nhiệt là kẻ thù của tụ điện — cứ tăng nhiệt độ hoạt động lên 10°C thì tuổi thọ sử dụng dự kiến ​​sẽ giảm gần một nửa. Trong thiết bị ngưng tụ ngoài trời được thông gió kém, nhiệt độ môi trường có thể vượt quá 60°C đến 70°C vào những ngày nắng nóng, cao hơn nhiều so với định mức nhiệt độ tiêu chuẩn của CBB60 là 85°C hoặc 105°C tùy theo cấp lớp.

Thông số tụ điện CBB60 điển hình cho thiết bị điều hòa không khí

Máy giặt và máy sấy quần áo

Máy giặt cửa trên có động cơ cảm ứng một pha — vẫn là thiết kế chủ đạo ở nhiều thị trường trên toàn thế giới — sử dụng tụ điện CBB60 như một phần không thể thiếu trong mạch động cơ của chúng. Tụ điện cho phép động cơ tạo ra mô-men xoắn cần thiết cho tải trọng thùng giặt nặng trong chu trình giặt và vắt. Nếu không có tụ điện hoạt động, động cơ sẽ không thể khởi động hoàn toàn hoặc hoạt động ở mô-men xoắn giảm nghiêm trọng, dẫn đến chu trình vắt không hoàn chỉnh và đồ giặt bị ướt.

Đối với máy giặt cửa trên tiêu chuẩn có công suất từ 5kg đến 7kg có động cơ trong khoảng 180W đến 370W, tụ điện CBB60 thường sẽ được định mức ở mức 6µF đến 12µF ở 450VAC . Máy tải hàng đầu cấp thương mại lớn hơn có thể sử dụng tụ điện lên đến 20µF . Trong máy giặt kiểu trống (cửa trước), thiết kế động cơ khác nhau — nhiều máy giặt cửa trước hiện đại sử dụng động cơ vạn năng hoặc động cơ điều khiển biến tần không yêu cầu tụ điện chạy — nhưng các thiết kế cửa trước cũ hơn và nhiều mẫu bình dân vẫn kết hợp động cơ cảm ứng một pha kết hợp với CBB60.

Máy sấy quần áo có hệ thống sưởi bằng điện trở và động cơ quạt gió cũng thường sử dụng tụ điện CBB60 trên mạch động cơ trống và động cơ quạt thổi. Trong máy sấy quần áo điện có lỗ thông hơi thông thường, bạn có thể tìm thấy hai tụ điện CBB60 riêng biệt: một cho động cơ trống (thường là 3µF đến 8µF ) và một cho động cơ quạt gió (thường 2µF đến 5µF ).

Tại sao tụ điện máy giặt hỏng sớm

Động cơ máy giặt gặp phải một số ứng suất điện đòi hỏi khắt khe nhất so với bất kỳ tụ điện thiết bị gia dụng nào. Mỗi chu trình giặt bao gồm nhiều lần khởi động dưới tải, điện áp tăng đột biến do dòng điện khởi động và trong giai đoạn quay, hoạt động mô-men xoắn cao được duy trì liên tục. Các tụ điện trong ứng dụng này phải chịu rung động từ chính máy, điều này có thể làm suy yếu các kết nối bên trong theo thời gian. Trong thực tế, tụ điện CBB60 của máy giặt có thể tồn tại ở mọi nơi từ 5 đến 12 năm , tùy thuộc vào tần suất sử dụng và chất lượng điện năng trên lưới điện địa phương.

Tủ lạnh và tủ đông có mạch khởi động máy nén

Trong khi nhiều tủ lạnh hiện đại sử dụng bộ khởi động PTC (Hệ số nhiệt độ dương) thay vì chạy tụ điện, một phần đáng kể tủ lạnh cũ, tủ đông ngực lớn và các thiết bị làm lạnh thương mại vẫn tiếp tục sử dụng động cơ máy nén khởi động bằng tụ điện hoặc chạy bằng tụ điện. Trong các thiết kế này, tụ điện CBB60 - hoặc phiên bản phẳng CBB61 của cùng công nghệ - được sử dụng làm tụ điện chạy vĩnh viễn hoặc kết hợp với tụ điện khởi động điện phân.

Tủ đông cỡ lớn (200 lít trở lên) đặc biệt có khả năng sử dụng tụ điện chạy, vì máy nén công suất cao hơn của chúng được hưởng lợi từ việc cải thiện hiệu suất mà tụ điện chạy mang lại. Giá trị tiêu biểu cho tụ điện chạy trong tủ lạnh hoặc tủ đông nằm trong khoảng từ 3µF đến 15µF ở 250VAC . Định mức điện áp thấp hơn (250VAC so với 450VAC phổ biến trong các ứng dụng máy bơm) là phù hợp vì động cơ máy nén tủ lạnh hoạt động ở điện áp thấp hơn so với tụ điện.

Điều quan trọng là không nhầm lẫn tụ điện cbb60 với tụ điện khởi động điện phân đôi khi được tìm thấy trong tủ lạnh. CBB60 là tụ điện dạng màng được thiết kế để hoạt động liên tục - nó vẫn duy trì mạch điện trong khi hoạt động bình thường. Ngược lại, tụ điện khởi động điện phân chỉ hoạt động trong mạch trong một phần giây trong quá trình khởi động động cơ và phải ngắt kết nối bằng rơle hoặc thiết bị PTC khi động cơ đạt tốc độ.

Quạt thông gió, quạt hút và quạt trần

Quạt trần, quạt hút công nghiệp, quạt thông gió gác mái và quạt hút mùi thường sử dụng động cơ cảm ứng một pha với cấu hình tụ điện chia đôi cố định (PSC) - và tụ điện CBB60 (hoặc biến thể gần giống của nó, CBB61) là thành phần giúp cấu hình này hoạt động. Trong động cơ PSC, tụ điện được nối cố định với cuộn dây phụ, tạo ra sự lệch pha tạo ra mômen khởi động và duy trì hiệu suất vận hành.

Đối với một chiếc quạt trần tiêu chuẩn có công suất động cơ từ 50W đến 75W thì tụ chạy thường sẽ là 2µF đến 4µF ở 250VAC . Quạt hút công nghiệp lớn hơn trong phạm vi 100W đến 370W có thể sử dụng tụ điện lên đến 8µF đến 12µF . Kiểm soát tốc độ trong quạt trần thường đạt được bằng cách chuyển đổi giữa các giá trị tụ điện khác nhau - đó là lý do tại sao một số vỏ động cơ quạt trần chứa hai hoặc ba tụ điện có giá trị khác nhau để cung cấp cài đặt tốc độ thấp, trung bình và cao.

Biến thể CBB61 xứng đáng được đề cập ở đây vì về cơ bản nó có công nghệ tụ điện màng polypropylen giống như CBB60, nhưng được đóng gói trong một vỏ phẳng (hình chữ nhật) thay vì dạng hình trụ của CBB60. CBB61 được sử dụng phổ biến hơn trong quạt trần và quạt thông gió nhỏ hơn, nơi không gian lắp đặt đòi hỏi phải có hình dạng phẳng. Cả hai loại đều có chung đặc tính điện cốt lõi và chế độ hỏng hóc giống nhau.

Giá trị tụ điện của quạt trần cho các cài đặt tốc độ khác nhau

• Tốc độ cao: thường sử dụng giá trị điện dung đầy đủ (ví dụ: 4µF)
• Tốc độ trung bình: điện dung giảm thông qua chuyển mạch hoặc cuộn dây có đầu nối (ví dụ: 3µF hoặc 2,5µF)
• Tốc độ thấp: điện dung tối thiểu (ví dụ: 1,5µF đến 2µF)

Khi quạt trần chỉ chạy ở một tốc độ hoặc ngừng phản ứng với việc điều khiển tốc độ, tụ điện bị hỏng hoặc bị chập là một trong những điều đầu tiên cần kiểm tra. Độ lệch điện dung lớn hơn ±5% từ giá trị định mức thường được coi là nguyên nhân cần thay thế trong các ứng dụng quạt.

Các ứng dụng thương mại nhẹ và gia dụng khác

Ngoài các loại thiết bị chính ở trên, tụ điện CBB60 còn xuất hiện trong rất nhiều thiết bị chạy bằng động cơ khác được tìm thấy trong và xung quanh nhà. Mỗi ứng dụng này đều có các yêu cầu về dải điện dung và điện áp điển hình riêng, nhưng tất cả đều có chung nhu cầu cơ bản: tụ điện màng AC có tuổi thọ cao, đáng tin cậy để hỗ trợ hoạt động của động cơ một pha.

• Dụng cụ mở cửa gara: Động cơ truyền động bằng xích hoặc truyền động trục vít trong thiết bị mở cửa gara dân dụng điển hình (công suất định mức 350W đến 750W) thường sử dụng tụ điện chạy CBB60 trong Phạm vi 5µF đến 12µF ở 250VAC hoặc 450VAC .
• Máy nén khí: Máy nén khí một pha di động và cố định dành cho xưởng gia đình thường sử dụng cả tụ điện khởi động (điện phân) và tụ điện chạy (CBB60). Tụ điện chạy CBB60 trong máy nén 1HP đến 2HP thường được đánh giá ở mức 20µF đến 40µF ở 450VAC .
• Máy bơm chìm: Máy bơm giếng khoan và máy bơm bể phốt chìm sử dụng tụ điện CBB60 được định mức cho nhiệm vụ ngâm liên tục liền kề, điển hình là 10µF đến 30µF ở 450VAC , thường có khả năng chịu nhiệt độ cao hơn 105°C.
• Máy hút ẩm: Máy nén và động cơ quạt trong máy hút ẩm dân dụng đều sử dụng tụ điện chạy; giá trị phụ thuộc vào kích thước đơn vị nhưng thường dao động từ 2µF đến 8µF ở 370VAC hoặc 450VAC .
• Máy bơm nhiệt: Tương tự như thiết kế của máy điều hòa không khí, dàn nóng bơm nhiệt sử dụng tụ điện chạy tương đương CBB60 trên cả máy nén và động cơ quạt.
• Máy bơm tuần hoàn máy nước nóng: Hệ thống máy nước nóng năng lượng mặt trời và hệ thống sưởi hydronic với máy bơm tuần hoàn nhỏ thường sử dụng tụ điện CBB60 có công suất định mức 4µF đến 10µF ở 250VAC .
• Máy sấy ngũ cốc và quạt nông nghiệp: Quạt hướng trục lớn được sử dụng trong nông nghiệp và xử lý ngũ cốc thường dựa vào tụ điện CBB60, đôi khi được đặt trong dãy tụ điện cho các mạch mô phỏng ba pha công suất cao.

Cách xác định và xác minh tụ điện CBB60 trong thiết bị

Khi bảo trì bất kỳ thiết bị nào được liệt kê ở trên, việc xác định đúng tụ điện cbb60 để thay thế yêu cầu đọc ba thông số chính từ nhãn của thành phần hiện có: điện dung (tính bằng µF), định mức điện áp (VAC) và đôi khi là định mức tần số (50Hz hoặc 60Hz). Các giá trị này phải khớp chính xác hoặc trong phạm vi dung sai chấp nhận được để vận hành an toàn, hiệu quả.

Điện áp định mức của tụ điện thay thế phải là bằng hoặc lớn hơn bản gốc - không bao giờ thấp hơn. Việc sử dụng tụ điện 250VAC trong đó cần có tụ điện 450VAC là mối nguy hiểm về an toàn, có thể dẫn đến đánh thủng điện môi, hỏng tụ điện và cháy. Trong thực tế, nói chung có thể chấp nhận sử dụng tụ điện 450VAC trong ứng dụng 250VAC vì định mức điện áp cao hơn mang lại giới hạn an toàn bổ sung mà không ảnh hưởng đến hiệu suất điện dung.

Dung sai điện dung để thay thế CBB60 phải nằm trong khoảng ±5% giá trị định mức cho các ứng dụng chạy tụ điện. Việc vượt quá điện dung định mức đáng kể sẽ khiến động cơ tiêu hao dòng điện dư thừa trong cuộn dây phụ; đi dưới mức đáng kể làm giảm mô-men xoắn và độ tin cậy khởi động. Đối với các ứng dụng máy nén và máy bơm trong đó hiệu suất động cơ là rất quan trọng, nên duy trì trong khoảng ±3%.

Quy trình xác minh tụ điện từng bước

1. Ngắt kết nối thiết bị khỏi nguồn điện và để thiết bị yên ít nhất 5 phút trước khi chạm vào bất kỳ tụ điện nào - một số tụ điện vẫn giữ điện tích nguy hiểm sau khi ngắt điện.
2. Xả tụ điện một cách an toàn bằng cách sử dụng điện trở phóng điện (thường là 10kΩ đến 20kΩ, 5W) được kết nối qua các cực trước khi xử lý.
3. Đọc nhãn của tụ điện hiện có để biết điện dung (µF), điện áp (VAC) và định mức nhiệt độ.
4. Sử dụng đồng hồ vạn năng kỹ thuật số có chức năng đo điện dung để đo điện dung thực tế của tụ điện cũ; so sánh với giá trị định mức.
5. Nếu điện dung đo được thấp hơn giá trị định mức hơn 5% hoặc nếu tụ điện có biểu hiện hư hỏng vật lý (phình, nứt, rò rỉ), hãy thay thế nó.
6. Chọn tụ điện CBB60 thay thế có định mức điện áp và điện dung phù hợp hoặc cao hơn trong khoảng ±5% so với tụ điện ban đầu.
7. Xác minh kích thước vật lý (đường kính và chiều dài của CBB60 hình trụ) vừa với giá đỡ hoặc vỏ của thiết bị.

CBB60 so với các loại tụ điện khác: Tại sao thành phần cụ thể này được sử dụng

Một câu hỏi phổ biến từ cả kỹ thuật viên và chủ nhà tò mò là: tại sao cụ thể là tụ CBB60 mà không phải tụ điện điện phân hay tụ gốm? Câu trả lời nằm ở các yêu cầu cơ bản về điện của mạch chạy động cơ AC.

Tụ điện phân cực - chúng chỉ có thể xử lý điện áp DC một cách an toàn chứ không phải điện áp xoay chiều. Việc kết nối một tụ điện qua cuộn dây động cơ AC sẽ nhanh chóng phá hủy nó và tạo ra nguy cơ cháy nổ. Chất điện môi màng polypropylen của CBB60 không phân cực và xử lý điện áp xoay chiều hiệu quả, với điện trở trong (ESR) rất thấp và tổn thất điện môi tối thiểu - những đặc tính rất quan trọng để vận hành AC liên tục.

Tụ gốm, mặc dù không phân cực, chỉ có giá trị điện dung rất nhỏ (picofarad đến microfarad) và không thể đạt được phạm vi điện dung từ 5µF đến 100µF cần thiết cho các ứng dụng chạy động cơ ở kích thước vật lý phù hợp cho việc sử dụng thiết bị.

Tụ điện CBB60 cũng cung cấp đặc tính tự phục hồi - một trong những tính năng quan trọng nhất đảm bảo độ tin cậy lâu dài. Khi xảy ra sự cố điện môi nhỏ ở một khuyết tật cực nhỏ, màng điện cực kim loại trong CBB60 sẽ bốc hơi cục bộ, cách ly khuyết tật và khôi phục lớp cách điện. Điều này ngăn chặn một khiếm khuyết nhỏ có thể dẫn đến thất bại thảm hại. Hầu hết các tụ điện CBB60 được đánh giá có tuổi thọ sử dụng là 100.000 giờ trong điều kiện vận hành tiêu chuẩn - vượt xa các tụ điện điện phân được sử dụng trong mạch khởi động.

So sánh: CBB60 và các loại tụ điện khác cho ứng dụng động cơ

Điều gì xảy ra khi tụ điện CBB60 bị hỏng trong thiết bị gia dụng

Hiểu các chế độ hỏng hóc của tụ điện cbb60 giúp chẩn đoán chính xác các sự cố của thiết bị trước khi tiến hành sửa chữa tốn kém hơn. Hành vi hỏng hóc khác nhau tùy thuộc vào nguyên nhân tụ điện bị hỏng - hở mạch, đoản mạch hoặc mất điện dung dần dần.

Lỗi mạch hở

Khi CBB60 không mở được (kết nối bên trong bị đứt), động cơ sẽ mất hoàn toàn tụ điện đang chạy. Trong động cơ PSC (quạt trần, AC cửa sổ), động cơ sẽ không khởi động được hoặc khởi động rất chậm với mô-men xoắn giảm. Trong động cơ máy nén khởi động bằng tụ điện/chạy bằng tụ điện, hiệu suất chạy giảm nghiêm trọng, gây ra hiện tượng quá nhiệt và ngắt bảo vệ nhiệt. Hở mạch là dạng lỗi phổ biến nhất ở các tụ điện CBB60 đã cũ và thường gây ra do mỏi kết nối bên trong do chu trình nhiệt.

Lỗi ngắn mạch

Tụ điện CBB60 bị chập ít phổ biến hơn nhưng nguy hiểm hơn. Nó tạo ra một đường dẫn trực tiếp có trở kháng thấp xuyên qua cuộn dây động cơ, gây ra hiện tượng quá dòng ngay lập tức, nổ cầu chì hoặc ngắt mạch. Trong trường hợp nghiêm trọng, đoản mạch trong tụ điện có thể tạo ra nhiệt lượng đủ để khiến vỏ tụ điện bị nứt hoặc phát nổ. Đây là lý do tại sao tụ điện CBB60 dành cho ứng dụng động cơ luôn có cơ chế ngắt kết nối quá áp bên trong (OPD) - một đĩa bên trong nhạy cảm với áp suất sẽ ngắt kết nối trước khi xảy ra sự cố nghiêm trọng.

Mất điện dung dần dần

Kiểu hư hỏng nguy hiểm nhất là mất điện dung dần dần do suy giảm chất điện môi theo thời gian - thường do tiếp xúc kéo dài với nhiệt độ cao, độ ẩm cao hoặc các sự kiện quá điện áp. Thiết bị vẫn tiếp tục hoạt động nhưng hiệu suất giảm: máy bơm cung cấp tốc độ dòng chảy thấp hơn, máy điều hòa không khí tiêu thụ nhiều điện hơn cho cùng một công suất làm mát hoặc máy giặt mất nhiều thời gian hơn để đạt tốc độ vắt tối đa. Nhiều chủ nhà cho rằng những triệu chứng này là do hao mòn thông thường chứ không phải do tụ điện bị xuống cấp, dẫn đến hóa đơn tiền điện tăng cao không cần thiết và động cơ bị hao mòn sớm.
