Tụ điện CBB60 cho máy bơm nước: Hướng dẫn lựa chọn và thay thế

Vâng - một tụ điện CBB60 không chỉ tương thích với máy bơm nước; nó được thiết kế đặc biệt cho họ. Tụ điện chạy này là lựa chọn tiêu chuẩn cho động cơ máy bơm nước xoay chiều một pha được tìm thấy trong hệ thống giếng dân dụng, máy bơm bể bơi, thiết bị tưới tiêu và máy bơm phản lực. Nếu không có CBB60 hoạt động, hầu hết các động cơ này không thể tạo ra sự dịch pha cần thiết để khởi động hoặc duy trì vòng quay hiệu quả. Nếu máy bơm của bạn kêu vo vo nhưng không khởi động, chạy nóng, ngắt cầu dao hoặc đơn giản là chết khi đến nơi, tụ điện chạy CBB60 bị hỏng là một trong những bộ phận đầu tiên cần kiểm tra và thay thế.

một là gì Tụ điện CBB60 và tại sao nó lại quan trọng đối với máy bơm

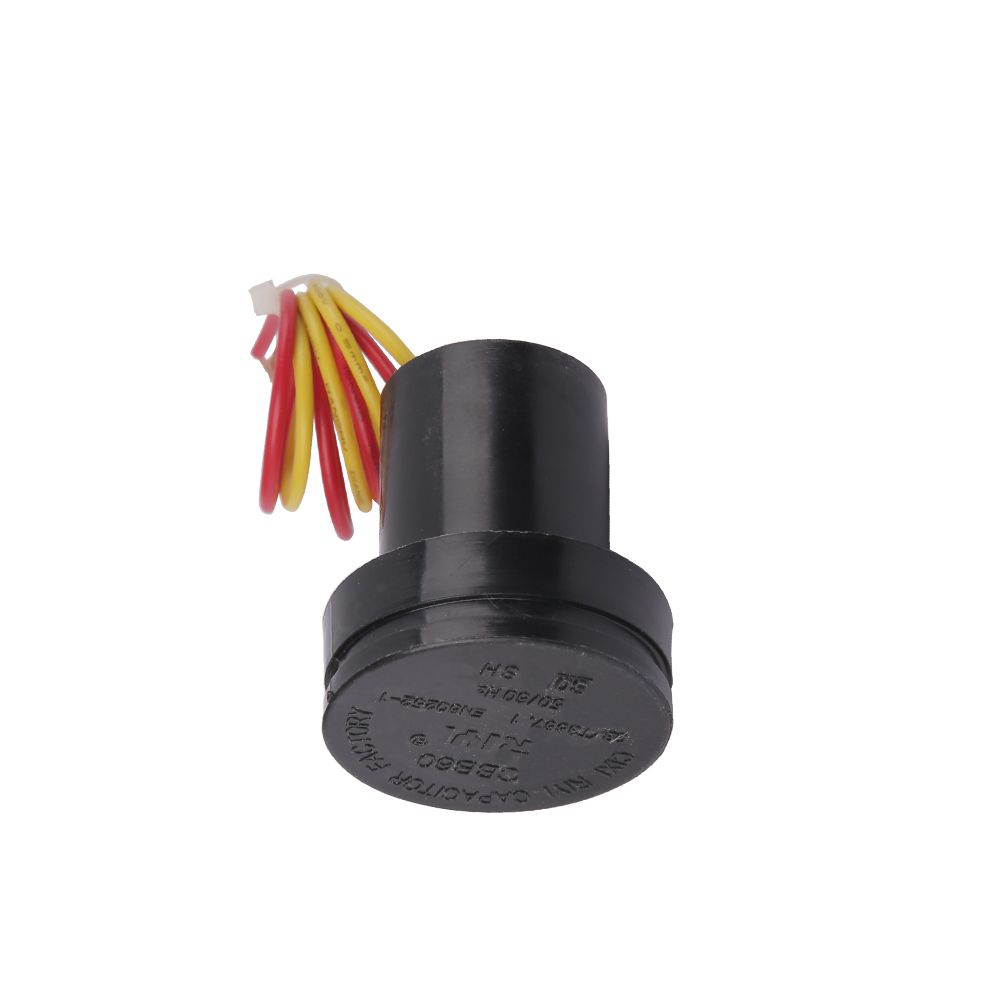

Tụ điện CBB60 là tụ điện màng polypropylen kim loại được đặt trong vỏ nhựa hình trụ, được định mức để vận hành động cơ AC. Ký hiệu "CBB60" tuân theo hệ thống phân loại tiêu chuẩn quốc gia Trung Quốc (GB/T 3667), trong đó "C" là viết tắt của tụ điện, chữ "B" thứ hai biểu thị chất điện môi màng polypropylen, chữ "B" thứ ba biểu thị cấu trúc kim loại hóa và "60" đề cập đến tiêu chuẩn loạt cho tụ điện động cơ AC.

Trong động cơ cảm ứng một pha - loại động cơ được hầu hết các máy bơm nước gia đình sử dụng - stato chỉ có một cuộn dây chính. Điều này tạo ra một từ trường dao động chứ không phải từ trường quay. Nếu không có sự dịch pha, rôto không thể xác định hướng quay nào và có mô men khởi động bằng không. Tụ điện chạy CBB60 được mắc nối tiếp với cuộn dây phụ (khởi động) và tạo ra độ lệch pha điện 90 độ cần thiết giữa hai cuộn dây. Sự lệch pha này tạo ra một từ trường quay làm cho rôto quay theo một hướng xác định và duy trì hoạt động trơn tru khi có tải.

Không giống như các tụ điện khởi động (được điện phân và chỉ hoạt động trong thời gian ngắn khi khởi động), CBB60 vẫn được cấp điện liên tục trong quá trình hoạt động. Điều này có nghĩa là nó phải chịu được điện áp định mức tối đa và dòng điện AC gợn sóng trong thời gian dài - đôi khi kéo dài hàng giờ hoặc hàng ngày - mà không bị suy giảm. Chất điện môi màng polypropylen của nó làm cho điều này có thể thực hiện được, mang lại hệ số tản nhiệt thấp hơn, điện trở cách điện cao hơn và độ ổn định nhiệt vượt trội hơn nhiều so với các chất thay thế điện phân.

Thông số kỹ thuật điện chính bạn phải phù hợp

Chọn sai tụ điện cho động cơ máy bơm nước không chỉ không hiệu quả mà còn có thể làm cháy cuộn dây động cơ hoặc khiến tụ điện bị hỏng nghiêm trọng. Dưới đây là các thông số kỹ thuật quan trọng nhất:

Giá trị điện dung (µF)

Đây là thông số kỹ thuật quan trọng nhất. Các giá trị phổ biến được sử dụng trong các ứng dụng máy bơm nước nằm trong khoảng từ 6µF đến 100µF , với các giá trị thường gặp nhất là 8µF, 10µF, 12µF, 16µF, 20µF, 25µF, 30µF và 40µF. Giá trị chính xác được xác định bởi nhà sản xuất động cơ dựa trên trở kháng cuộn dây, số cực và dòng điện định mức. Luôn khớp chính xác với giá trị ban đầu — sử dụng tụ điện cao hơn hoặc thấp hơn 20% so với quy định có thể gây ra hiện tượng quá nhiệt, giảm mô-men xoắn hoặc tốc độ dao động.

Dung sai thường là ±5% đối với các đơn vị CBB60 chất lượng. Tránh bất kỳ tụ điện nào có dung sai ±10% hoặc cao hơn trong các ứng dụng động cơ chính xác.

Đánh giá điện áp (VAC)

Tụ điện CBB60 tiêu chuẩn cho máy bơm nước được đánh giá ở mức 250VAC hoặc 450VAC . Đối với hệ thống một pha 120V, định mức 250VAC là tối thiểu, nhưng 450VAC được ưu tiên cho mức dự phòng. Đối với hệ thống 220V–240V, chỉ sử dụng các thiết bị có định mức 450VAC. Không bao giờ thay thế tụ điện có điện áp thấp hơn, thậm chí là tạm thời - chất điện môi có thể bị thủng trong một phần nghìn giây, gây đoản mạch.

Tần số (Hz)

Hầu hết các tụ điện CBB60 đều có tần số định mức là 50Hz hoặc 60Hz hoặc cả hai. Máy bơm ở Bắc Mỹ chạy ở tần số 60Hz; hầu hết Châu Âu, Châu Á và Châu Phi hoạt động ở tần số 50Hz. Nói chung, việc sử dụng tụ điện 50Hz trên hệ thống 60Hz có thể được chấp nhận vì điện kháng giảm nhẹ nhưng hãy luôn kiểm tra bảng dữ liệu.

Phạm vi nhiệt độ hoạt động

Tụ điện CBB60 tiêu chuẩn được đánh giá từ -25°C đến 70°C . Nếu máy bơm của bạn hoạt động trong nhà máy bơm nóng, gần nồi hơi hoặc ở nơi có khí hậu ấm áp, hãy tìm các thiết bị có phạm vi mở rộng được định mức tới 85°C hoặc thậm chí 105°C. Suy thoái nhiệt trên nhiệt độ định mức là một trong những nguyên nhân hàng đầu gây hỏng tụ điện sớm.

Làm thế nào để biết nếu tụ điện chạy CBB60 của bạn bị lỗi

Hư hỏng tụ điện ở động cơ máy bơm nước thường phát triển dần dần nhưng trong một số trường hợp có thể xảy ra đột ngột và mãn tính. Nhận biết sớm các triệu chứng có thể ngăn ngừa hư hỏng động cơ tốn kém.

Triệu chứng 1 - Động cơ kêu ầm ĩ nhưng không khởi động

Đây là dấu hiệu kinh điển của sự cố tụ điện. Bạn nghe thấy động cơ hoạt động và tạo ra tiếng ồn thấp nhưng trục không quay. Nếu bạn quay trục máy bơm theo cách thủ công (trước tiên TẮT nguồn), động cơ sẽ bắt và chạy - chứng tỏ rằng các cuộn dây còn nguyên vẹn nhưng không có mô-men xoắn khởi động. Điều này xảy ra do CBB60 bị hở mạch hoặc bị xuống cấp nghiêm trọng, không còn có thể tạo ra sự dịch pha cần thiết.

Triệu chứng 2 - Động cơ khởi động chậm hoặc gặp khó khăn khi chịu tải

Một tụ điện bị mất điện dung đáng kể — chẳng hạn như giảm từ 25µF xuống 18µF — vẫn có thể cho phép động cơ khởi động trong điều kiện không tải nhưng sẽ gặp khó khăn hoặc ngừng hoạt động khi tác dụng áp lực nước. Điều này thường biểu hiện như thời gian tăng tốc chậm, vận hành thất thường hoặc máy bơm bị ngắt do áp suất.

Triệu chứng 3 - Động cơ quá nóng

Khi điện dung lệch khỏi giá trị định mức, sự cân bằng dòng điện giữa cuộn dây chính và cuộn phụ bị phá vỡ. Động cơ hút dòng điện dư thừa để bù lại, tạo ra nhiệt. Một động cơ chạy với CBB60 bị hỏng hoặc xuống cấp có thể đạt nhiệt độ cao hơn mức hoạt động bình thường từ 30–50°C , đẩy nhanh sự cố cách điện và mài mòn ổ trục.

Triệu chứng 4 - Thiệt hại vật chất rõ ràng

Kiểm tra thân tụ điện trực tiếp. Các dấu hiệu thất bại phổ biến bao gồm:

• Vỏ nhựa bị phồng hoặc nứt
• Vết cháy hoặc tan chảy xung quanh thiết bị đầu cuối
• Dầu hoặc cặn rỉ ra từ đế (biểu thị sự cố điện môi bên trong)
• Kết nối thiết bị đầu cuối bị ăn mòn hoặc lỏng lẻo

Bất kỳ dấu hiệu trực quan nào đều cần được thay thế ngay lập tức, bất kể giá trị đo được là bao nhiêu.

Triệu chứng 5 - Ngắt cầu dao khi khởi động động cơ

Tụ điện CBB60 bị chập sẽ tạo ra tình trạng chập mạch gần như chết trên mạch cuộn dây động cơ, gây ra dòng điện chạy vào lớn ngay lập tức làm ngắt cầu dao hoặc nổ cầu chì. Nếu máy bơm của bạn liên tục ngắt mạch bảo vệ mỗi khi nó cố gắng khởi động thì tụ điện bị chập sẽ nằm trong danh sách thủ phạm.

Kiểm tra tụ điện CBB60 bằng đồng hồ vạn năng

Trước khi chi tiền thay thế, hãy xác nhận tụ điện thực sự có lỗi. Đây là cách để kiểm tra nó đúng cách.

An toàn là trên hết - Xả tụ điện

Không bao giờ chạm vào các cực của tụ điện trước khi phóng điện. Tụ điện CBB60 có điện áp định mức 450VAC có thể chứa điện tích có khả năng gây sốc nghiêm trọng. Để phóng điện an toàn: khi nguồn đã được ngắt hoàn toàn, hãy sử dụng điện trở 10kΩ–20kΩ (công suất định mức ít nhất là 5W) bắc cầu qua các cực trong 5–10 giây. Ngoài ra, hãy sử dụng tuốc nơ vít cách điện để nối nhanh các cực - bạn sẽ thấy một tia lửa nhỏ, điều này là bình thường và xác nhận sự phóng điện.

Sử dụng chế độ điện dung

Đặt đồng hồ vạn năng kỹ thuật số của bạn ở chế độ điện dung (thường được đánh dấu bằng ký hiệu giống như hai đường thẳng song song). Ngắt kết nối tụ điện khỏi mạch và chạm các đầu dò vào từng cực. CBB60 khỏe mạnh phải đọc trong khoảng ±5–10% điện dung được ghi nhãn của nó. Ví dụ: tụ điện 25µF sẽ đọc được từ 22,5µF đến 27,5µF. Giá trị thấp hơn đáng kể so với mức này - chẳng hạn như 15µF trên tụ điện 25µF - cho thấy sự suy giảm đáng kể. Giá trị bằng 0 hoặc OL (quá tải) cho biết lỗi mạch hở.

Sử dụng Chế độ kháng cự làm kiểm tra cơ bản

Nếu đồng hồ vạn năng của bạn thiếu chức năng điện dung, hãy chuyển sang chế độ điện trở (Ω) ở dải cao (200kΩ trở lên). Chạm đầu dò vào thiết bị đầu cuối. Một tụ điện tốt sẽ có điện trở tăng từ gần 0 lên đến vài trăm kilohm khi nó sạc từ pin của đồng hồ đo - hành vi sạc này xác nhận rằng tụ điện không bị chập hoặc hở mạch. Giá trị duy trì ở mức 0 (đoản mạch) hoặc ngay lập tức chuyển sang OL mà không có bất kỳ hành vi sạc nào (mở) cho biết lỗi. Phương pháp này không xác nhận giá trị điện dung, chỉ xác nhận chức năng cơ bản.

Quy trình thay thế từng bước cho tụ điện máy bơm nước

Thay thế tụ điện chạy CBB60 là một trong những cách sửa chữa máy bơm nước đơn giản nhất mà bạn có thể tự làm. Toàn bộ quá trình thường mất ít hơn 30 phút.

1. Ngắt kết nối nguồn - Tắt cầu dao cấp nguồn cho máy bơm và kiểm tra bằng máy kiểm tra điện áp. Đừng chỉ dựa vào một công tắc.
2. Xác định vị trí tụ điện — Trên hầu hết các máy bơm nước, tụ điện CBB60 nằm trong một vỏ nhỏ trên thân động cơ, thường được cố định bằng dây đeo hoặc kẹp kim loại. Tháo nắp để lộ nó.
3. Chụp ảnh hệ thống dây điện — Trước khi ngắt kết nối bất cứ thứ gì, hãy chụp ảnh rõ ràng các kết nối của thiết bị đầu cuối. Tụ CBB60 dùng cho máy bơm thường có hai hoặc ba cực. Hầu hết đều không phân cực (các đầu cuối có thể hoán đổi cho nhau), nhưng việc xác nhận trước khi ngắt kết nối sẽ tránh nhầm lẫn.
4. Xả tụ điện — Như mô tả ở trên, sử dụng điện trở phóng điện hoặc bắc cầu cẩn thận các cực để loại bỏ điện tích tích trữ.
5. Tháo tụ điện cũ — Ngắt kết nối các dây (ghi chú hoặc chụp ảnh dây nào đi đến đầu cuối nào), nới lỏng dây đeo và tháo thiết bị cũ.
6. Cài đặt CBB60 mới — Lắp thiết bị thay thế theo cùng hướng, siết chặt dây đeo và kết nối lại dây cho mỗi bức ảnh của bạn. Đối với các thiết bị hai cực không phân cực, thứ tự dây không quan trọng về mặt điện.
7. Kiểm tra máy bơm — Khôi phục nguồn điện và quan sát máy bơm để khởi động bình thường, dòng điện chạy bình thường (đo bằng đồng hồ kẹp nếu có) và không có hiện tượng quá nhiệt hoặc tiếng ồn bất thường.

Kích thước vật lý và cân nhắc lắp đặt

Tụ điện CBB60 có kích thước hình trụ tiêu chuẩn. Đường kính phổ biến là 35mm, 40mm và 50mm, với chiều cao từ 60mm đến 115mm. Giá trị điện dung cao hơn chiếm vỏ lớn hơn. Khi yêu cầu thay thế, hãy xác nhận kích thước vật lý phù hợp với giá đỡ trên máy bơm của bạn. Một tụ điện có định mức điện chính xác nhưng cao quá 10 mm sẽ không vừa với vỏ ban đầu , vì vậy hãy luôn kiểm tra cả hai bộ thông số kỹ thuật.

Tụ điện CBB60 so với các loại tụ điện khác cho ứng dụng động cơ

Không phải tất cả các tụ điện động cơ đều giống nhau. Hiểu được sự khác biệt sẽ giải thích tại sao CBB60 là lựa chọn đúng đắn và thích hợp duy nhất cho hoạt động bơm nước liên tục.

CBB65 và CBB61 có cùng cấu trúc màng như CBB60 nhưng khác nhau về thiết kế vỏ và ứng dụng điển hình. CBB65 sử dụng hộp nhôm để tản nhiệt tốt hơn trong môi trường máy nén; CBB61 phẳng và được thiết kế cho động cơ cánh quạt. Có thể thay thế CBB65 bằng CBB60 bằng điện nếu xếp hạng điện dung và điện áp phù hợp , nhưng yếu tố hình thức vật lý có thể không phù hợp. Không bao giờ thay thế tụ điện khởi động CD60 bằng tụ điện đang chạy - chất điện môi sẽ quá nóng và hỏng trong vòng vài phút sau khi hoạt động liên tục.

Các yếu tố gây hỏng tụ điện CBB60 sớm trong máy bơm

Hiểu lý do tại sao tụ điện bị hỏng sớm sẽ giúp bạn kéo dài tuổi thọ sử dụng và tránh phải thay thế nhiều lần.

Tăng điện áp và quá độ đường dây

Sét đánh, sự kiện chuyển mạch tiện ích và xung EMF phía sau động cơ có thể khiến chất điện môi của tụ điện đạt đỉnh điện áp vượt xa định mức trạng thái ổn định của nó. Một thoáng qua ở mức điện áp gấp đôi định mức có thể gây ra sự cố điện môi một phần - làm giảm điện dung vĩnh viễn. Ở những khu vực thường xuyên có bão hoặc nguồn điện không ổn định, việc lắp đặt thiết bị chống sét lan truyền được định mức cho tải động cơ ở thượng lưu máy bơm là một biện pháp bảo vệ thiết thực.

Vận hành trên nhiệt độ định mức

Mỗi mức tăng 10°C so với nhiệt độ vận hành định mức sẽ làm giảm gần một nửa tuổi thọ sử dụng dự kiến của tụ điện — một nguyên tắc đã được thiết lập rõ ràng được gọi là quy tắc Arrhenius về lão hóa tụ điện. Một CBB60 tiêu chuẩn được đánh giá ở nhiệt độ 70°C được đặt trong nhà máy bơm đạt nhiệt độ 80°C vào mùa hè sẽ già đi nhanh gấp đôi so với dự kiến. Để lắp đặt trong môi trường ấm áp, luôn chọn tụ điện có nhiệt độ định mức từ 85°C trở lên.

Đạp xe Start-Stop thường xuyên

Máy bơm nước được điều khiển bằng công tắc áp suất trong các hệ thống có bình áp suất nhỏ hoặc bị ngập nước có thể bật tắt hàng chục lần mỗi giờ. Mỗi sự kiện khởi động sẽ khiến tụ điện phải chịu một dòng điện khởi động nhất thời. Mặc dù tụ điện CBB60 được thiết kế cho mục đích này, hệ thống đạp xe hơn 20–30 lần mỗi giờ gây ứng suất bất thường lên chất điện môi. Nếu máy bơm của bạn hoạt động trong thời gian ngắn, việc sửa bình áp suất (sạc lại hoặc thay bóng) sẽ giảm đáng kể ứng suất của tụ điện.

Độ ẩm và độ ẩm xâm nhập

Tụ điện CBB60 sử dụng vỏ nhựa kín nhưng qua nhiều năm hoạt động trong hố bơm ẩm ướt hoặc vỏ bọc ngoài trời, hơi ẩm có thể xâm nhập vào các điểm đầu vào đầu cuối. Độ ẩm bên trong vỏ làm tăng tổn thất điện môi và thúc đẩy sự ăn mòn điện hóa của màng kim loại bên trong. Tụ điện trong môi trường ẩm ướt nên được kiểm tra hàng năm và chủ động thay thế sau mỗi 5–7 năm ngay cả khi chúng có vẻ hoạt động tốt.

Giá trị điện dung sai được cài đặt

Việc lắp đặt một tụ điện có giá trị điện dung cao hơn quy định sẽ làm tăng dòng điện qua cuộn dây phụ vượt quá giới hạn thiết kế của nó, khiến cuộn dây đó và bản thân tụ điện nóng lên. Việc lắp đặt giá trị thấp hơn sẽ làm tăng dòng điện cuộn dây chính. Một trong hai lỗi sẽ làm tăng tốc độ hư hỏng của cả tụ điện và cuộn dây động cơ. Luôn sử dụng giá trị µF chính xác do nhà sản xuất động cơ chỉ định - không bao giờ làm tròn giả định nhiều hơn là tốt hơn.

Tiêu chuẩn chất lượng và chứng nhận cần tìm khi mua

Thị trường tụ điện CBB60 có nhiều mức chất lượng khác nhau. Đây là những gì cần kiểm tra trước khi mua.

• Chứng nhận CQC — Nhãn hiệu của Trung tâm Chứng nhận Chất lượng Trung Quốc là tiêu chuẩn cơ bản cho các tụ điện do Trung Quốc sản xuất. Các nhà sản xuất có uy tín bao gồm điều này trên nhãn.
• Đánh dấu CE — Bắt buộc đối với các sản phẩm được bán trong Khu vực Kinh tế Châu Âu. Xác nhận tụ điện đáp ứng các chỉ thị về an toàn của EU và EMC.
• Danh sách UL — Chứng nhận của Underwriters Laboratories dành cho thị trường Bắc Mỹ. Quan trọng đối với việc tuân thủ bảo hiểm trong việc lắp đặt khu dân cư.
• Phê duyệt VDE - Cơ quan chứng nhận của Đức; phổ biến trên các tụ điện được sử dụng trong các thiết bị công nghiệp châu Âu.
• Phim kim loại tự phục hồi — Tìm kiếm rõ ràng cụm từ "tự phục hồi" trong mô tả sản phẩm. Đặc tính này có nghĩa là các sự cố điện môi cục bộ nhỏ sẽ làm cho màng kim loại bay hơi tại điểm sự cố, tự động loại bỏ khuyết tật thay vì lan rộng như ngắn mạch cứng. Đây là một tính năng an toàn quan trọng trong tụ điện chạy động cơ.
• Vỏ chống cháy — Vỏ nhựa phải được làm từ vật liệu chống cháy (xếp hạng UL94 V-0), giúp hạn chế cháy lan trong trường hợp có sự cố nghiêm trọng.

Tránh sử dụng tụ điện từ các nhà cung cấp không rõ nguồn gốc, không có nhãn hiệu chứng nhận, thông số kỹ thuật mơ hồ hoặc giá thấp hơn đáng kể so với mức trung bình của thị trường. Tụ điện CBB60 cho động cơ máy bơm 1HP có giá từ $5–$20 USD tùy thuộc vào nguồn và chứng nhận. Các thiết bị có giá từ 1 đến 2 USD cho cùng thông số kỹ thuật nên được xử lý với thái độ hoài nghi sâu sắc — vật liệu điện môi bị hỏng và thiết bị đầu cuối có kích thước nhỏ là các biện pháp cắt giảm chi phí phổ biến dẫn đến hỏng hóc sớm hoặc nguy cơ hỏa hoạn.

Cấu hình nối dây cho tụ điện CBB60 ở các loại động cơ máy bơm khác nhau

Mặc dù chức năng cơ bản của CBB60 là giống nhau trên tất cả các động cơ một pha, nhưng cấu hình dây điện khác nhau tùy thuộc vào thiết kế động cơ.

Động cơ tụ điện chia đôi vĩnh viễn (PSC)

Đây là cấu hình phổ biến nhất trong máy bơm nước. Tụ điện chạy CBB60 được mắc nối tiếp cố định với cuộn dây phụ để khởi động và chạy. Không có tụ điện khởi động và không có công tắc ly tâm. Mạch điện rất đơn giản: Dây 1 nối với một đầu cuộn dây chính và một đầu của tụ điện; cực tụ điện còn lại nối với một đầu của cuộn dây phụ; Dây 2 (trung tính) nối với đầu còn lại của cả hai cuộn dây.

Động cơ khởi động bằng tụ điện, chạy bằng tụ điện (CSCR)

Động cơ bơm lớn hơn (thường trên 1HP) đôi khi sử dụng cả tụ điện khởi động (CD60, điện phân) và tụ điện chạy (CBB60). Tụ điện khởi động được tắt bằng công tắc ly tâm khi động cơ đạt khoảng 75–80% tốc độ đồng bộ. CBB60 vẫn hoạt động trong mạch trong suốt thời gian hoạt động. Trong cấu hình này, hai tụ điện được mắc song song trong quá trình khởi động, tạo ra tổng điện dung và mô-men xoắn khởi động cao hơn nhiều, trước khi tụ điện khởi động rơi ra.
