Tụ điện CBB60 là gì?

Định nghĩa trực tiếp của tụ điện CBB60

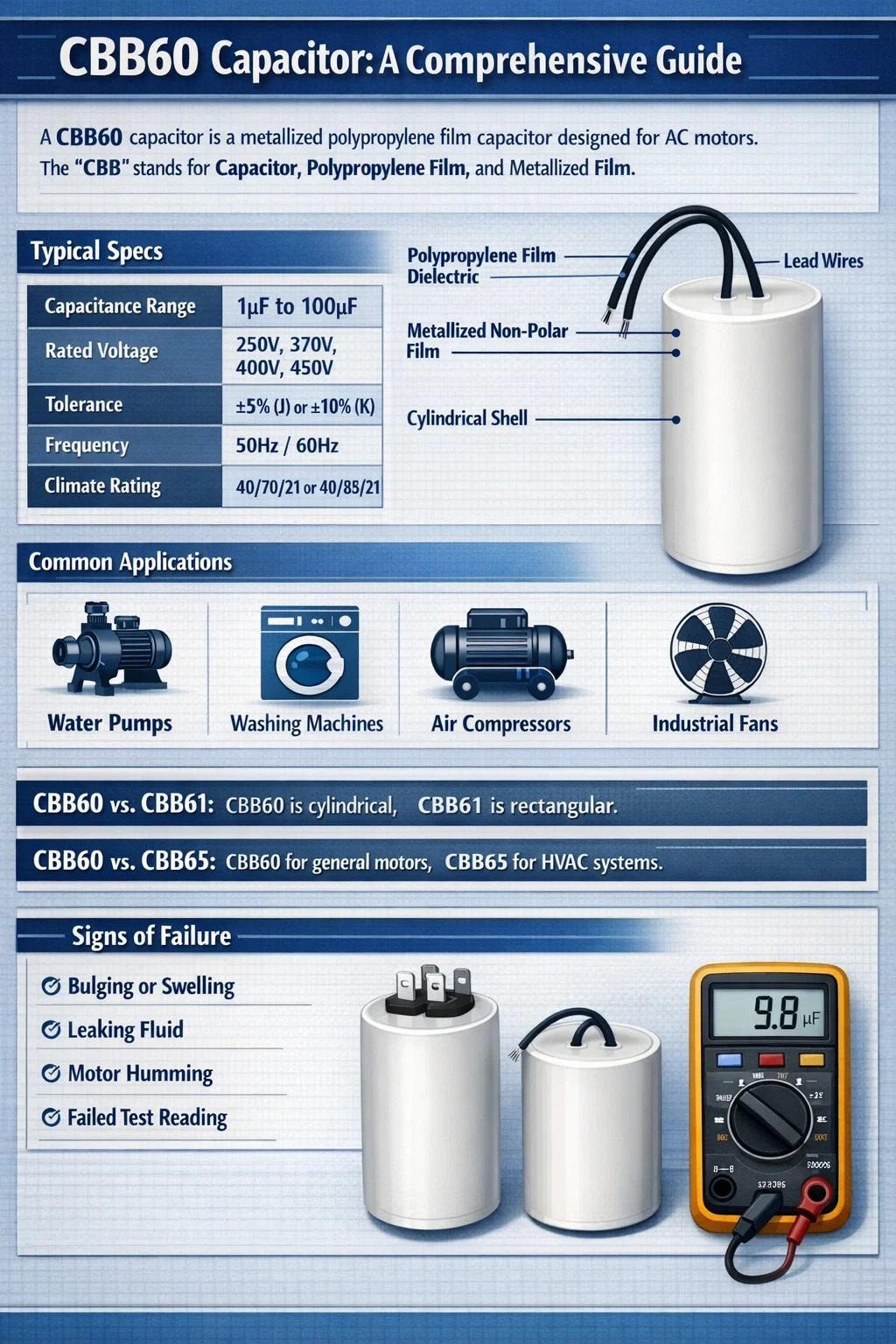

A tụ điện CBB60 là một loại tụ điện màng polypropylen kim loại chuyên dụng được thiết kế chủ yếu cho các ứng dụng động cơ AC. Ký hiệu "CBB" là viết tắt của thành phần vật liệu của nó: "C" cho tụ điện, "B" cho chất điện môi màng polypropylen và "B" thứ hai cho màng kim loại không phân cực. Những tụ điện này được phân loại chính thức là tụ điện chạy, nghĩa là chúng ở trong mạch điện trong khi động cơ đang hoạt động để duy trì mô-men xoắn và nâng cao hiệu suất.

Được chế tạo bên trong vỏ nhựa hoặc nhôm hình trụ, CBB60 được đặc trưng bởi đặc tính tự phục hồi và khả năng cách điện cao. Nó thường được tìm thấy nhiều nhất trong các thiết bị gia dụng như máy giặt, máy bơm nước và máy nén khí, thường xử lý điện áp từ 250V AC đến 450V AC.

Thông số kỹ thuật và kết cấu

CBB60 sử dụng một lớp kim loại mỏng (thường là nhôm hoặc kẽm) được hút chân không trực tiếp lên bề mặt của màng polypropylen. Thiết kế này cho phép tụ điện có khả năng "tự phục hồi", nghĩa là nếu xảy ra sự cố điện môi do tăng điện áp, lớp kim loại mỏng sẽ bốc hơi xung quanh điểm bị hỏng, cách ly sự cố và cho phép tụ điện tiếp tục hoạt động.

Các thông số hiệu suất chính

Để đảm bảo tuổi thọ của động cơ AC, CBB60 phải đáp ứng các tiêu chuẩn công nghiệp cụ thể. Dưới đây là các điểm dữ liệu kỹ thuật điển hình được tìm thấy trên thiết bị CBB60 tiêu chuẩn:

Các ứng dụng phổ biến của tụ điện CBB60

Mục đích chính của tụ điện CBB60 là hỗ trợ động cơ xoay chiều một pha. Trong các hệ thống này, một pha điện không thể tạo ra từ trường quay cần thiết để khởi động hoặc vận hành trơn tru động cơ. Tụ điện tạo ra sự lệch pha trong cuộn dây phụ, mô phỏng pha thứ hai.

Bạn sẽ tìm thấy tụ điện CBB60 được sử dụng trong các thiết bị sau:

• Máy bơm nước: Cần thiết cho máy bơm giếng sâu và hệ thống tưới vườn để duy trì mô-men xoắn không đổi.
• Máy giặt: Được sử dụng để tạo điều kiện cho trống hoặc máy khuấy quay hai chiều.
• Máy nén khí: Giúp động cơ khắc phục được áp suất ngược của khí nén trong quá trình khởi động.
• Quạt công nghiệp: Cung cấp khả năng hoạt động ổn định cho động cơ xả và thông gió cỡ lớn.

Phân biệt CBB60 với các tụ điện khác

Điều quan trọng là nhân viên bảo trì phải phân biệt CBB60 với các loại thông thường khác như CBB61 hoặc CBB65 để tránh hỏng hóc thiết bị.

CBB60 so với CBB61

Mặc dù cả hai đều là tụ điện polypropylen nhưng CBB61 thường có hình chữ nhật và được sử dụng cho các tải nhỏ hơn như quạt trần. CBB60 có dạng hình trụ và đáp ứng nhu cầu dòng điện cao hơn của các thiết bị lớn hơn như máy bơm.

CBB60 so với CBB65

CBB65 thường được bọc trong vỏ nhôm hình bầu dục hoặc tròn và được thiết kế đặc biệt cho hệ thống điều hòa không khí (HVAC). Tụ điện CBB60 linh hoạt hơn và được sử dụng trong nhiều loại thiết bị gia dụng chạy bằng động cơ đa năng.

Các chỉ số an toàn và bảo trì

Theo thời gian, tụ điện CBB60 sẽ bị suy giảm do nhiệt và ứng suất điện. Việc xác định sớm thiết bị bị hỏng có thể ngăn ngừa hư hỏng cuộn dây động cơ, chi phí thay thế đắt hơn đáng kể so với bản thân tụ điện.

Hãy để ý những dấu hiệu thất bại mang tính xây dựng sau:

1. Độ phồng vật lý: Nếu phần đỉnh hình trụ của CBB60 có vẻ tròn hoặc phồng lên thì áp suất bên trong đã tăng lên do hỏng hóc.
2. Rò rỉ chất lỏng: Trong khi nhiều CBB60 "khô" (chứa đầy nhựa), một số lại chứa dầu. Bất kỳ sự rò rỉ chất lỏng nào cũng là dấu hiệu của vòng đệm bị hỏng.
3. Động cơ kêu vo ve: Nếu động cơ kêu vo vo nhưng không quay được, CBB60 có thể đã mất giá trị điện dung (µF) và không thể cung cấp khả năng dịch pha cần thiết nữa.
4. Kiểm tra: Một CBB60 khỏe mạnh phải đọc trong phạm vi ±5% giá trị microfarad định mức (µF) khi kiểm tra bằng đồng hồ vạn năng.
