CBB60 có nghĩa là gì trên tụ điện?

Ý nghĩa trực tiếp của CBB60 trên tụ điện

Trên một thành phần điện, thuật ngữ CBB60 là mã tiêu chuẩn công nghiệp Trung Quốc (GB) dùng để xác định vật liệu điện môi cụ thể và loại chức năng của tụ điện. Trong tiếng Anh đơn giản, CBB60 đại diện cho một tụ điện chạy động cơ màng polypropylen kim loại được định hình trong một vỏ hình trụ. Thành phần này được thiết kế đặc biệt để duy trì liên tục trong mạch điện xoay chiều trong khi động cơ đang chạy, cung cấp sự dịch pha cần thiết để duy trì mô-men xoắn và hiệu suất của động cơ.

Bản thân mã này là chữ viết tắt gồm chữ và số, trong đó mỗi chữ cái mang một ý nghĩa kỹ thuật cụ thể liên quan đến cấu trúc bên trong và ứng dụng của thiết bị. Không giống như các tụ điện khởi động sẽ ngắt mạch khi động cơ đạt tốc độ, tụ điện CBB60 được thiết kế để đảm bảo độ bền và khả năng chịu tải điện liên tục.

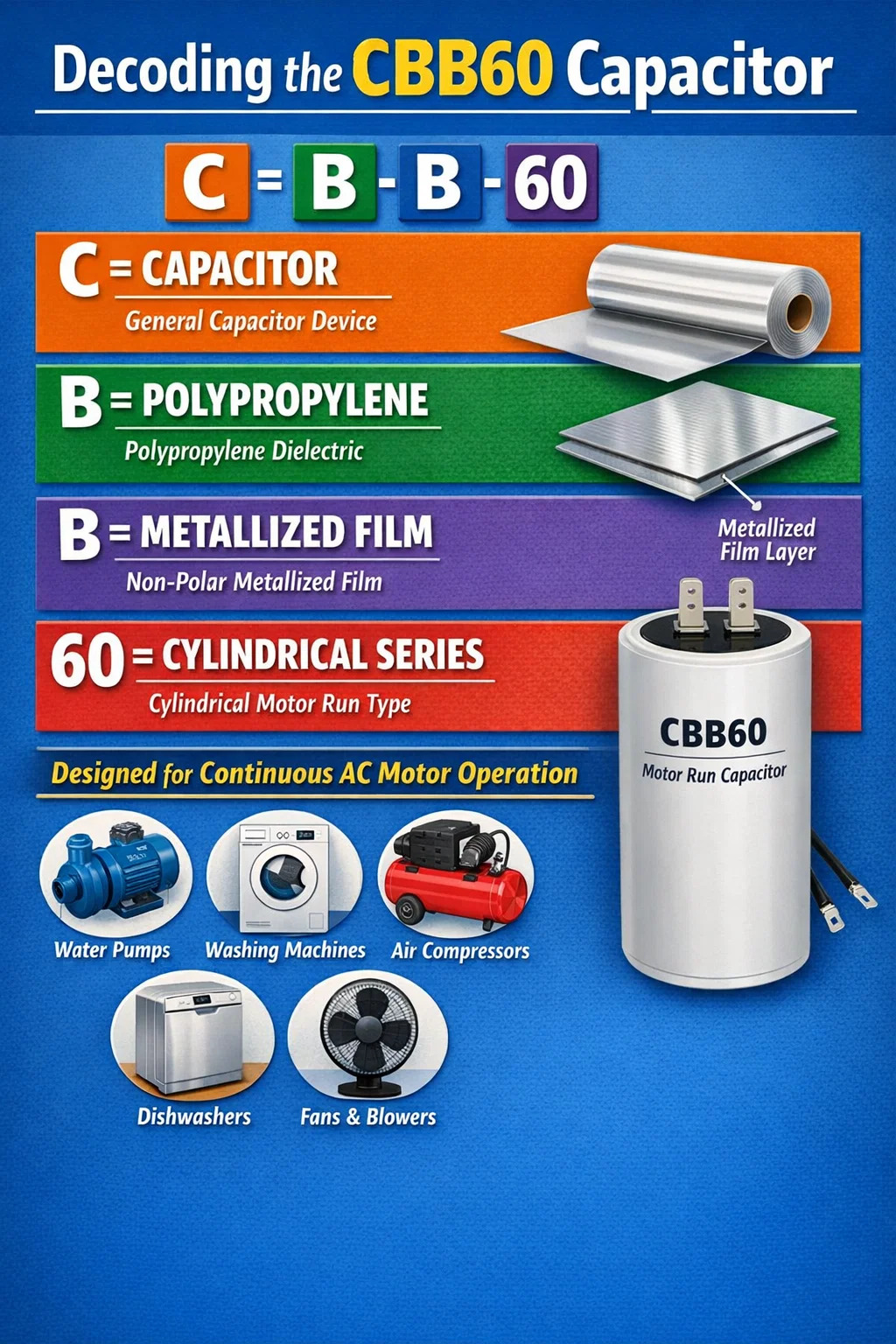

Giải mã dãy chữ và số của CBB60

Để hiểu điều gì làm cho CBB60 trở nên độc đáo so với các tụ điện khác như CBB61 hoặc CBB65, người ta phải phân tích các ký tự riêng lẻ được sử dụng trong quy ước đặt tên. Tiêu chuẩn này được các nhà sản xuất trên toàn cầu áp dụng rộng rãi để đảm bảo tính tương thích và an toàn trên nhiều thiết bị chạy bằng động cơ AC khác nhau.

Sự cố "C"

Chữ cái đầu tiên tượng trưng cho tụ điện . Đây là mã định danh chung cho một bộ phận lưu trữ điện tích trong trường tĩnh điện. Trong bối cảnh động cơ điện xoay chiều, điện tích này được sử dụng để tạo ra một từ trường "lệch pha" với đường dây điện chính, điều này cần thiết để động cơ một pha quay.

Sự cố "B" đầu tiên

Chữ cái thứ hai cho biết Vật liệu điện môi . Trong trường hợp này, “B” là viết tắt của Polypropylen . Vật liệu này được chọn cho tụ điện CBB60 vì nó có hệ số tiêu tán cực thấp và khả năng cách điện cao. Điều này cho phép tụ điện xử lý tần số cao và duy trì điện dung ổn định ngay cả khi nhiệt độ bên trong tăng lên trong thời gian dài hoạt động của động cơ.

Sự cố "B" thứ hai

Bức thư thứ ba mô tả Phim kim loại không phân cực . Nó biểu thị rằng tụ điện không có dây dẫn dương hoặc âm, đảm bảo an toàn cho các mạch điện xoay chiều (AC). Khía cạnh "kim loại hóa" đề cập đến một lớp hơi kim loại mỏng được lắng trực tiếp lên màng polypropylen, mang lại khả năng "tự phục hồi"—nếu xảy ra chập điện nhỏ bên trong, lớp kim loại sẽ bốc hơi và xóa lỗi mà không phá hủy toàn bộ thiết bị.

Sự cố "60"

Các chữ số "60" đại diện cho Dòng mô hình hoặc yếu tố hình thức ứng dụng. Trong công nghiệp, "60" thường biểu thị vỏ nhựa hoặc nhôm hình trụ có dây dẫn hoặc đầu thuổng, được sử dụng chủ yếu cho các ứng dụng chạy bằng động cơ trong các thiết bị như máy bơm, máy giặt và máy nén.

Chức năng cốt lõi trong động cơ AC

A tụ điện CBB60 rất cần thiết cho động cơ cảm ứng một pha. Bởi vì nguồn điện xoay chiều một pha không tự nhiên tạo ra từ trường quay nên động cơ sẽ chỉ hoạt động và rung mà không cần sự trợ giúp của tụ điện. CBB60 tạo ra từ trường thứ cấp bằng cách trì hoãn dòng điện trong cuộn dây phụ.

Các ứng dụng cho mô hình cụ thể này rất rộng do thiết kế mạnh mẽ của nó. Các ví dụ phổ biến bao gồm:

• Máy bơm nước (tưới tiêu sinh hoạt và công nghiệp).
• Máy giặt và máy sấy quay.
• Máy nén khí nhỏ.
• Máy rửa chén và xử lý rác thải.
• Quạt sàn tốc độ cao.

Thông số kỹ thuật và so sánh dữ liệu

Khi thay thế một tụ điện CBB60 , chỉ biết mã mẫu là không đủ. Bạn phải phù hợp với xếp hạng điện được in trên nhãn. Sử dụng tụ điện có điện áp hoặc định mức microfarad (µF) không chính xác có thể dẫn đến cháy động cơ hoặc nổ tụ điện.

Cách nhận biết tụ điện CBB60 bị hỏng

Bởi vì một tụ điện CBB60 là một tụ điện đang chạy, sự cố của nó thường dẫn đến động cơ chạy chậm, ồn hoặc không khởi động được khi có tải. Không giống như các linh kiện điện tử không có dấu hiệu bên ngoài, tụ điện màng thường bị hỏng một cách rõ ràng.

Cờ đỏ hình ảnh và âm thanh

Nếu bạn nghi ngờ thiết bị của mình bị lỗi, hãy tìm những manh mối sau liên quan đến tụ điện:

• Vỏ hình trụ là phồng lên hoặc "nấm" ở trên cùng hoặc dưới cùng. Điều này cho thấy áp suất khí bên trong do sự cố điện.
• Cặn dầu hoặc dính rò rỉ từ các cực. Trong khi tụ điện CBB60 thường “khô” (chứa đầy nhựa), một số biến thể chứa dầu có thể rò rỉ dưới nhiệt độ cực cao.
• Động cơ kêu to nhưng không quay. Nếu bạn ấn nhẹ vào động cơ và nó bắt đầu quay thì có khả năng tụ điện đã chết.
• Thường xuyên "ngắt" cầu dao hoặc bảo vệ quá tải nhiệt trên động cơ.

Thực hành an toàn và bảo trì

Xử lý bất kỳ tụ điện CBB60 đòi hỏi phải tuân thủ nghiêm ngặt các quy trình an toàn. Tụ điện lưu trữ điện ngay cả khi nguồn điện đã bị ngắt. Trước khi chạm vào các cực của CBB60, bạn phải xả nó bằng cách sử dụng điện trở công suất cao hoặc dụng cụ phóng điện chuyên dụng qua các cực. Chỉ cần rút ngắn các cực bằng tuốc nơ vít có thể gây ra tia lửa hồ quang và làm hỏng lớp lá bên trong của tụ điện.

Khi thay thế thiết bị, hãy đảm bảo CBB60 mới có cùng định mức microfarad (ví dụ: 40µF ) và mức điện áp bằng hoặc cao hơn mức ban đầu (ví dụ: nếu ban đầu là 400VAC thì thiết bị 450VAC là bản nâng cấp an toàn). Không bao giờ sử dụng định mức điện áp thấp hơn vì nó sẽ dẫn đến hỏng hóc ngay lập tức.
