Tụ điện CBB60 được sử dụng để làm gì? Ứng dụng & Hướng dẫn

Tụ điện CBB60 được sử dụng để làm gì?

A tụ điện CBB60 là tụ điện chạy động cơ AC dạng màng được sử dụng chủ yếu để khởi động và chạy động cơ cảm ứng một pha trong máy bơm nước, máy bơm chìm, máy giặt, máy nén khí và các thiết bị điều khiển động cơ tương tự. Nó cung cấp sự dịch pha cần thiết để tạo ra từ trường quay bên trong động cơ, cho phép động cơ khởi động dưới tải và duy trì hoạt động trơn tru, hiệu quả trong quá trình sử dụng liên tục. Không giống như các tụ điện khởi động điện phân, CBB60 được xếp hạng để kết nối vĩnh viễn trong mạch và duy trì năng lượng trong suốt chu kỳ hoạt động của động cơ.

Ký hiệu "CBB" xác định nó là tụ điện màng polypropylen kim loại - một phân loại tiêu chuẩn của Trung Quốc. "60" dùng để chỉ danh mục con cụ thể bao gồm các tụ điện chạy bằng động cơ được thiết kế cho các ứng dụng AC. Các bộ phận này được sản xuất rộng rãi theo tiêu chuẩn IEC 60252 và GB/T 3667, đồng thời độ tin cậy của chúng quyết định trực tiếp việc máy bơm hoặc động cơ khởi động ngay lần thử đầu tiên hay bị hỏng sớm.

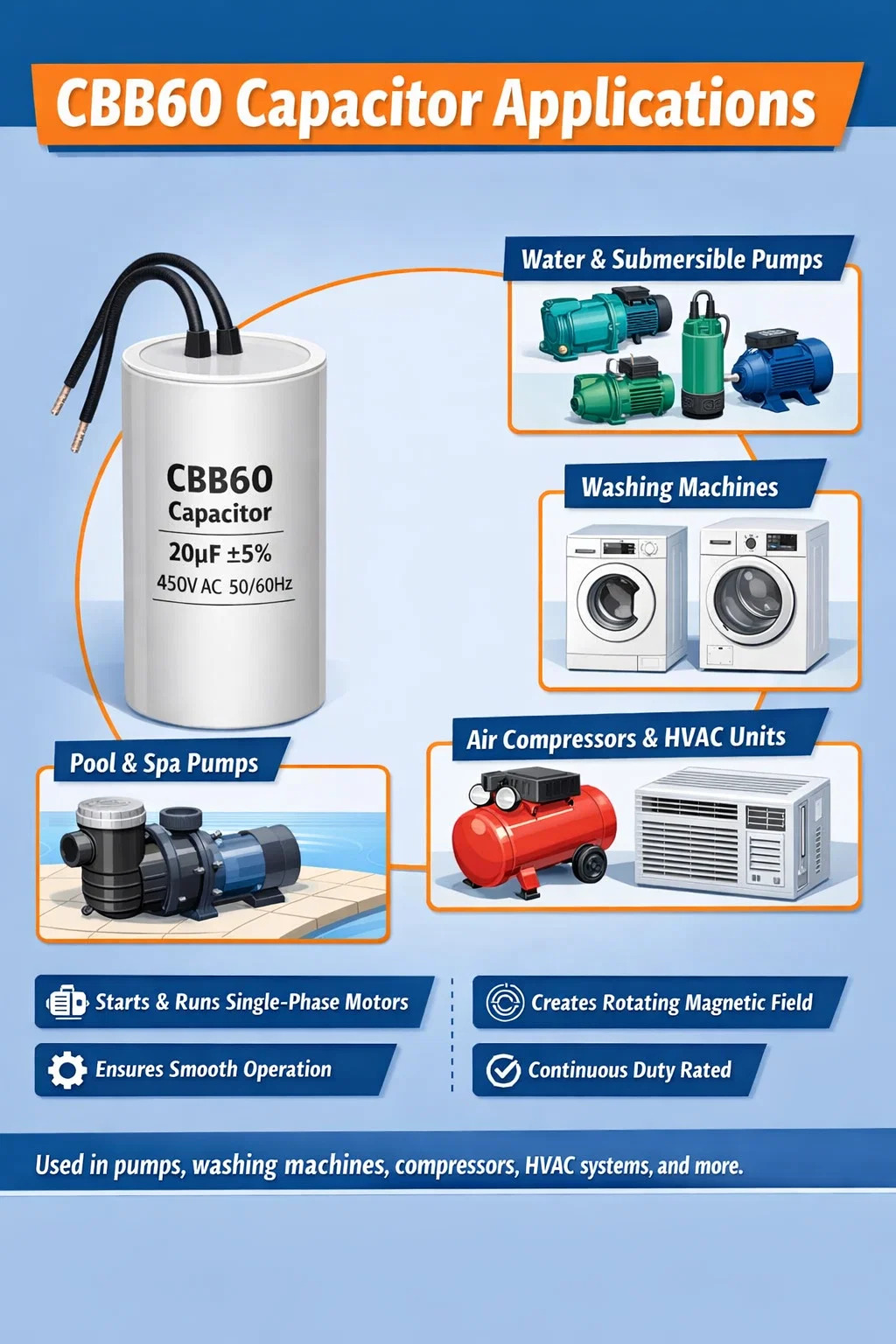

Các ứng dụng cốt lõi của tụ điện CBB60

Tụ điện CBB60 xuất hiện trong nhiều loại thiết bị một cách đáng ngạc nhiên. Trong khi các ứng dụng máy bơm chiếm ưu thế trên thị trường, khả năng xử lý điện áp xoay chiều liên tục ở tần số định mức của bộ phận này khiến nó phù hợp ở bất cứ nơi nào động cơ một pha cần trợ giúp tạo ra pha thứ hai.

Máy bơm nước và máy bơm chìm

Đây là trường hợp sử dụng thống trị trên toàn cầu. Máy bơm nước dân dụng có nhiều loại từ 0,37 kW đến 2,2 kW hầu như đều dựa vào tụ điện chạy CBB60. Máy bơm làm vườn, máy bơm giếng cạn, máy bơm chìm giếng sâu và máy bơm tăng áp đều cần một tụ điện để chia nguồn điện một pha thành hai pha hiệu quả. Giá trị điện dung cho các ứng dụng máy bơm thường nằm trong khoảng 6 µF và 100 µF , với điện áp làm việc 250 VAC hoặc 450 VAC tùy thuộc vào điện áp nguồn và thiết kế động cơ.

CBB60 bị hỏng trong mạch bơm khiến động cơ kêu vo vo khi khởi động nhưng không quay được - nó hút dòng điện rôto bị khóa (thường gấp 6–8 lần dòng điện chạy định mức) mà không quay, điều này có thể quá nóng và đốt cháy cuộn dây trong vòng vài giây nếu bộ phận bảo vệ nhiệt không hoạt động kịp thời.

Máy giặt

Máy giặt kiểu trống và cửa trên sử dụng tụ điện CBB60 trên động cơ giặt chính và thường trên động cơ bơm thoát nước. Giá trị điện dung ở đây thường là 8 µF đến 20 µF ở 450 VAC . Máy giặt khởi động nhưng không khuấy hoặc quay không bình thường - mặc dù động cơ phát ra âm thanh ù - là triệu chứng kinh điển của tụ điện CBB60 bị xuống cấp có điện dung giảm xuống dưới ngưỡng tối thiểu của động cơ.

Máy nén khí và thiết bị HVAC

Máy nén khí một pha được sử dụng trong xưởng và khoang dịch vụ ô tô thường yêu cầu bộ CBB60 điện dung cao - giá trị của 50 µF đến 100 µF phổ biến trên động cơ máy nén 1,5 kW đến 3 kW. Một số động cơ quạt HVAC và máy nén nhỏ trong máy điều hòa không khí cửa sổ cũng sử dụng tụ điện chạy kiểu CBB60, mặc dù ở thị trường Bắc Mỹ, dạng lon nhôm hình bầu dục phổ biến hơn trong khi hình dạng CBB60 hình trụ thống trị châu Á và phần lớn châu Âu.

Thiết bị gia dụng chạy bằng động cơ khác

Máy bơm tuần hoàn bể bơi và spa, máy bơm hệ thống tưới tiêu, động cơ chế biến ngũ cốc, máy tiện nhỏ và thậm chí một số máy nén lạnh trong máy làm mát thương mại sử dụng tụ điện CBB60. Bất kỳ ứng dụng nào chạy động cơ cảm ứng một pha dùng tụ điện chia đôi cố định (PSC) hoặc chạy bằng tụ điện khởi động bằng tụ điện (CSCR) đều có thể sử dụng CBB60 ở vị trí chạy.

Tụ điện CBB60 hoạt động như thế nào trong mạch động cơ

Bản thân nguồn điện xoay chiều một pha không thể tạo ra từ trường quay trong stato của động cơ - nó chỉ tạo ra một trường dao động làm cho rôto rung chứ không quay. Để giải quyết vấn đề này, các nhà thiết kế động cơ sử dụng một tụ điện chạy nối tiếp với cuộn dây thứ hai (phụ). Tụ điện làm lệch pha dòng điện trong cuộn dây đó khoảng 90 độ điện so với dòng điện trong cuộn dây chính. Nguồn cung cấp hai pha nhân tạo này tạo ra từ trường quay tạo ra mô-men xoắn và cho phép động cơ tự khởi động và chạy liên tục.

CBB60 vẫn tồn tại vĩnh viễn trong mạch — không giống như tụ điện khởi động điện phân, được tắt thông qua công tắc ly tâm hoặc rơle khi động cơ đạt khoảng 75–80% tốc độ đồng bộ. Điều này có nghĩa là CBB60 phải xử lý ứng suất điện áp xoay chiều liên tục mà không bị lệch điện dung đáng kể. Cấu trúc màng polypropylen kim loại mang lại cho nó khả năng này: polypropylene có hệ số tản nhiệt cực thấp (tan δ 0,001 tại 1 kHz) , nghĩa là hầu như không có năng lượng nào bị lãng phí dưới dạng nhiệt bên trong tụ điện trong quá trình hoạt động.

Một đặc tính tự phục hồi quan trọng giúp phân biệt tụ điện màng kim loại với các loại lá kim loại. Nếu một khiếm khuyết cực nhỏ trong màng điện môi gây ra sự cố cục bộ, điện cực kim loại sẽ bốc hơi xung quanh điểm lỗi, cô lập nó thay vì tạo ra đoản mạch. Cơ chế này cho phép tụ điện CBB60 tồn tại khi điện áp tăng đột ngột có thể phá hủy thiết kế không tự phục hồi.

Giải thích các thông số kỹ thuật và xếp hạng chính

Đọc nhãn tụ điện CBB60 một cách chính xác là điều cần thiết để lựa chọn thiết bị thay thế phù hợp. Bảng sau giải thích các tham số chung và phạm vi điển hình của chúng.

Đánh giá điện áp: 250 VAC so với 450 VAC

Định mức điện áp xoay chiều là thông số thường bị hiểu nhầm nhất. CBB60 định mức 250 VAC phù hợp với động cơ được cung cấp từ nguồn điện lưới 220–240 VAC, nhưng định mức phải tính đến thực tế là điện áp tụ điện trong động cơ PSC đang chạy có thể cao hơn điện áp nguồn. Trong một số thiết kế động cơ có độ trượt cao, điện áp đầu tụ điện đạt tới 1,1 đến 1,5 lần điện áp cung cấp . Đây là lý do tại sao tụ điện máy bơm ở thị trường 230 VAC thường được chỉ định ở 450 VAC — mang lại giới hạn an toàn đáng kể và kéo dài đáng kể tuổi thọ sử dụng. Sử dụng tụ điện 250 VAC trong đó chỉ định 450 VAC sẽ rút ngắn đáng kể tuổi thọ do lão hóa điện môi tăng tốc.

Giá trị điện dung và kết hợp động cơ

Luôn thay thế bằng giá trị điện dung tương tự như được chỉ định trên bảng tên động cơ hoặc trong hướng dẫn bảo trì. Giá trị thấp làm giảm mômen khởi động và có thể ngăn cản động cơ khởi động dưới tải. Giá trị quá cao sẽ dịch pha dòng điện quá xa, làm mất cân bằng dòng điện trong cuộn dây, làm tăng nhiệt và có khả năng khiến cuộn dây phụ quá nóng. Những sai lệch vượt quá ±10% giá trị định mức thường được coi là nằm ngoài giới hạn chấp nhận được đối với việc thay thế tụ điện đang chạy.

Cấu trúc vật lý của tụ điện CBB60

CBB60 có dạng hình trụ đặc biệt với vỏ nhựa màu trắng hoặc xám, thường được làm từ vỏ bằng polypropylen chống cháy. Cuộn dây bên trong bao gồm hai lớp màng polypropylen kim loại được quấn chặt với nhau. Các nắp đầu kim loại được phun (quy trình Schoopage) lên các đầu của phần tử vết thương để tiếp xúc với các lớp màng kim loại, và các dây dẫn hoặc đầu cuối dây được gắn vào các nắp đầu này.

Phần tử vết thương được bọc trong nhựa epoxy trước khi lắp vào vỏ nhựa. Lớp nhựa này phục vụ nhiều mục đích: ngăn hơi ẩm xâm nhập, giảm độ rung, cải thiện khả năng truyền nhiệt từ bộ phận sang vỏ và giữ cho cuộn dây ổn định về mặt cơ học trong quá trình rung của động cơ.

Cấu hình thiết bị đầu cuối khác nhau tùy theo thị trường và ứng dụng:

• Hai dây dẫn (phổ biến nhất cho các ứng dụng bơm, hàn trực tiếp hoặc kết nối thuổng)
• Bốn dây dẫn (hai dây cho mỗi đầu cuối, để nối dây xích dễ dàng hơn trong bảng điều khiển nhiều động cơ)
• Các đầu vít ở nắp trên (được sử dụng trong một số nhãn hiệu máy bơm và OEM máy nén của Ý)
• Tab Faston / spade (tab 6,3 mm, phổ biến trong các ứng dụng máy giặt)

Kích thước vật lý không được tiêu chuẩn hóa giữa các nhà sản xuất. A 20 µF / 450 VAC CBB60 có thể có đường kính thân 35 mm và chiều cao 60 mm từ nhà sản xuất này và 40 mm × 70 mm từ nhà sản xuất khác. Khi đặt hàng thay thế, hãy luôn kiểm tra xem kích thước vật lý có phù hợp với giá đỡ động cơ hoặc kẹp lắp hiện có hay không.

CBB60 so với các loại tụ điện động cơ khác

Hiểu được vị trí phù hợp của CBB60 so với các loại tụ điện động cơ thông thường khác giúp lựa chọn đúng thành phần và chẩn đoán chính xác các vấn đề về động cơ.

CBB61 trông giống về mặt vật lý với CBB60 - cả hai đều sử dụng vỏ nhựa hình trụ - nhưng CBB61 được thiết kế cho động cơ quạt và dàn lạnh trong nhà có yêu cầu mô-men xoắn khởi động thấp hơn. Việc thay thế CBB61 vào ứng dụng máy bơm công suất lớn có thể gây ra hỏng hóc sớm do vỏ và đầu cực CBB61 không được xếp hạng cho giá trị điện dung cao hơn và tải dòng điện liên tục điển hình trong dịch vụ máy bơm. các Vỏ hình trụ CBB60 có cấu trúc chắc chắn hơn và thường được xếp hạng IP44 hoặc IP54, khiến nó phù hợp với các phòng bơm ẩm ướt và các khu vực ngoài trời.

Làm thế nào để biết tụ điện CBB60 bị hỏng

Hỏng tụ điện là một trong những nguyên nhân phổ biến nhất gây ra trục trặc cho động cơ và tụ điện CBB60 xuống cấp theo những cách có thể dự đoán được. Nhận biết các chế độ lỗi giúp tăng tốc độ chẩn đoán và ngăn ngừa việc thay thế động cơ không cần thiết.

Chẩn đoán dựa trên triệu chứng

• Động cơ kêu rè rè nhưng không khởi động: Cuộn dây chính được cấp điện nhưng không có đủ dòng điện lệch pha trong cuộn dây phụ, rôto không thể tạo ra đủ mô-men xoắn để thắng ma sát tĩnh. Đây là triệu chứng phổ biến nhất của sự cố tụ điện hoàn toàn (hở mạch).
• Động cơ khởi động chậm hoặc chỉ khởi động nếu quay bằng tay: Điện dung đã giảm đáng kể (thường thấp hơn giá trị định mức hơn 20%) nhưng không hỏng hoàn toàn. Động cơ có thể chạy sau khi khởi động nhưng không thể tự khởi động một cách đáng tin cậy.
• Động cơ chạy nhưng quá nóng: Tụ điện bị chập một phần sẽ gây ra sự lệch pha không chính xác, làm tăng dòng điện trong cuộn dây phụ và gây ra hiện tượng nóng lên bất thường. Động cơ có thể ngắt bộ phận bảo vệ nhiệt nhiều lần.
• Giảm lưu lượng bơm không có lý do rõ ràng: Tụ điện bị hỏng sẽ làm giảm hiệu suất của động cơ. Máy bơm vẫn di chuyển nước nhưng ở áp suất hoặc tốc độ dòng chảy thấp hơn, trong khi mức tiêu thụ năng lượng không đổi hoặc tăng lên.
• Vỏ bị phồng hoặc nứt: Áp suất khí bên trong do sự cố điện môi làm cho vỏ nhựa bị biến dạng. Đây là một dấu hiệu bên ngoài có thể nhìn thấy được của sự thất bại thảm hại.

Kiểm tra bằng máy đo điện dung

Trước tiên hãy phóng điện tụ điện bằng cách rút ngắn các cực của nó thông qua điện trở 10 kΩ trong ít nhất 5 giây — không bao giờ làm chập chúng trực tiếp vì dòng điện tăng vọt có thể làm hỏng lớp kim loại hóa bên trong. Sau đó đo điện dung bằng đồng hồ vạn năng kỹ thuật số được đặt ở chế độ điện dung hoặc máy đo LCR chuyên dụng. Một bài đọc bên trong ±5% giá trị được dán nhãn cho biết tụ điện còn khỏe. Số đọc dưới 80% điện dung định mức hoặc số đọc mạch hở (được hiển thị dưới dạng OL hoặc quá tải trên hầu hết các đồng hồ đo) xác nhận tụ điện cần được thay thế.

Kiểm tra điện trở cách điện bằng megohm kế ở 500 VDC được sử dụng trong môi trường dịch vụ chuyên nghiệp để phát hiện sự suy giảm chất điện môi ở giai đoạn đầu trước khi hiện tượng lệch điện dung trở nên nghiêm trọng. Một CBB60 khỏe mạnh sẽ thể hiện điện trở cách điện cao hơn 1000MΩ ; số đọc dưới 100 MΩ cho thấy chất điện môi đã hấp thụ độ ẩm hoặc bắt đầu hỏng.

Nguyên nhân gây hỏng tụ điện CBB60 và cách phòng ngừa

Hầu hết các lỗi CBB60 không phải là ngẫu nhiên - chúng xuất phát từ các điều kiện vận hành hoặc lắp đặt cụ thể có thể được xác định và sửa chữa để kéo dài tuổi thọ sử dụng. Một tụ điện được chỉ định rõ ràng và được lắp đặt đúng cách có thể tồn tại lâu dài 10 đến 20 năm trong dịch vụ bơm liên tục. Các thiết bị chất lượng kém hoặc những thiết bị gặp điều kiện bất lợi có thể bị hỏng trong vòng 2–3 năm.

Quá điện áp và tăng điện áp

Nguyên nhân hàng đầu gây ra sự thất bại sớm. Sự thay đổi điện áp lưới, đột biến chuyển mạch và tăng điện áp điện dung trong cuộn dây phụ của động cơ đều gây căng thẳng cho chất điện môi. Mỗi volt trên điện áp làm việc định mức sẽ làm tăng tốc độ lão hóa theo cấp số nhân - một nguyên tắc nhỏ trong kỹ thuật tụ điện màng là cứ nhiệt độ tăng thêm 10°C hoặc cứ tăng điện áp 10% thì tuổi thọ của thiết bị sẽ giảm đi một nửa . Việc chỉ định tụ điện 450 VAC cho các ứng dụng bơm 230 VAC thay vì 250 VAC mang lại sự bảo vệ có ý nghĩa chống lại các sự kiện đột biến.

Nhiệt độ hoạt động quá mức

Nhiệt độ bên trong của tụ điện kết hợp nhiệt độ môi trường với khả năng tự phát nhiệt do tổn thất điện môi của chính nó và nhiệt dẫn từ động cơ. Các tụ điện được gắn trực tiếp vào khung động cơ ở những nơi có hệ thống thông gió kém có thể chịu nhiệt độ ở điểm nối 20–30°C trên nhiệt độ môi trường xung quanh . Giữ tụ điện tránh xa các nguồn nhiệt, sử dụng giá đỡ lắp riêng có luồng khí hoặc chọn loại nhiệt độ cao hơn (định mức 85°C hoặc 105°C) đều làm giảm nguy cơ này.

Độ ẩm và nước xâm nhập

Phòng bơm và hệ thống lắp đặt ngoài trời khiến tụ điện tiếp xúc với độ ẩm cao. Màng polypropylen có khả năng hấp thụ độ ẩm thấp một cách tự nhiên, nhưng khả năng bịt kín của vỏ hoặc các khu vực tuyến cuối kém khiến hơi ẩm theo dõi các dây dẫn và đi vào thân máy theo thời gian. Luôn xác minh xếp hạng IP của vỏ tụ điện phù hợp với môi trường lắp đặt. IP44 là mức tối thiểu cho các vị trí ẩm ướt; IP54 hoặc IP55 thích hợp hơn khi sử dụng trực tiếp ngoài trời hoặc lắp đặt dễ bị bắn nước.

Tần số khởi động động cơ

Mỗi lần khởi động động cơ sẽ tạo ra một dòng điện khởi động ngắn qua tụ điện. Các ứng dụng có điều khiển công tắc áp suất bật và tắt máy bơm thường xuyên - có thể lên đến hàng chục lần mỗi giờ - gây căng thẳng cho tụ điện nhiều hơn so với những ứng dụng có động cơ chạy liên tục. Nếu tần số khởi động vượt quá chu kỳ hoạt động định mức của nhà sản xuất động cơ, hãy xem xét sử dụng tụ điện có định mức dòng điện tăng cao hơn hoặc giảm tần số khởi động thông qua kích thước bình áp suất.

Chọn Tụ CBB60 thay thế phù hợp

Quá trình thay thế sẽ đơn giản nếu thông tin phù hợp được thu thập trước. Thực hiện theo trình tự này để tránh lỗi đặt hàng.

1. Đọc nhãn của tụ điện bị hỏng: Ghi lại điện dung (µF), định mức điện áp (VAC) và tần số (Hz). Nếu nhãn không đọc được, hãy kiểm tra bảng tên động cơ hoặc hướng dẫn bảo trì để biết giá trị tụ điện chạy được chỉ định.
2. Phù hợp hoặc vượt quá định mức điện áp: Không bao giờ thay thế mức điện áp thấp hơn. Nâng cấp lên mức điện áp cao hơn (ví dụ: 450 VAC thay thế 250 VAC trong cùng điện dung) là an toàn và có lợi.
3. Điện dung phù hợp chính xác trong phạm vi ± 5%: Động cơ được chỉ định cho tụ điện chạy 20 µF sẽ nhận được sự thay thế trong khoảng từ 19 µF đến 21 µF. Tránh sai lệch quá 10%.
4. Xác minh kích thước vật lý: Kiểm tra xem thiết bị thay thế có khớp với giá đỡ không. Đo đường kính thân và khoảng cách giữa các thiết bị đầu cuối nếu đặt hàng trực tuyến.
5. Kiểm tra loại thiết bị đầu cuối: Dây dẫn, tab Faston hoặc đầu nối vít phải phù hợp với cấu hình nối dây động cơ hiện có.
6. Chọn chất lượng hơn giá thấp nhất: Tụ điện từ các nhà sản xuất công bố báo cáo thử nghiệm của bên thứ ba và tuân thủ các tiêu chuẩn IEC 60252-1 hoặc GB/T 3667 mang lại tuổi thọ sử dụng ổn định hơn so với các tụ điện không có thương hiệu và không có tài liệu chất lượng có thể theo dõi.

Khi không biết giá trị ban đầu và bảng tên động cơ bị mất, có thể ước tính sơ bộ từ định mức công suất động cơ. Theo nguyên tắc chung, động cơ cảm ứng một pha yêu cầu khoảng 7–8 µF trên mỗi kilowatt công suất định mức đối với tụ điện đang chạy, mặc dù điều này thay đổi đáng kể tùy theo thiết kế động cơ và số cực. Con số này chỉ là ước tính ban đầu - các giá trị phù hợp phải luôn được xác nhận bằng dữ liệu của nhà sản xuất.

Các biện pháp phòng ngừa an toàn khi xử lý tụ điện CBB60

Tụ điện màng được sử dụng trong các ứng dụng động cơ có khả năng lưu trữ năng lượng đáng kể. Một tụ điện 50 µF được sạc tới điện áp đỉnh 450 VAC (đỉnh khoảng 636 V) sẽ lưu trữ trên 10 joules năng lượng - đủ để gây bỏng nặng hoặc ngừng tim nếu thải qua cơ thể con người. Các biện pháp an toàn tiêu chuẩn bao gồm:

• Ngắt kết nối và khóa nguồn điện vào động cơ trước khi chạm vào tụ điện.
• Đợi ít nhất 60 giây sau khi ngắt nguồn trước khi tiếp cận các thiết bị đầu cuối - mạch phụ của động cơ có thể giữ lại điện tích sau khi cắt nguồn điện.
• Phóng điện qua điện trở (định mức 10 kΩ, 5 W hoặc cao hơn) được giữ bằng đầu dò cách điện, không bao giờ do ngắn mạch trực tiếp.
• Không cố gắng sửa chữa hoặc mở tụ điện bị hỏng — các chất bên trong (màng polypropylen và epoxy) không gây nguy hiểm về mặt hóa học nhưng vỏ có thể chịu áp suất bên trong nếu hỏng hóc nghiêm trọng.
• Vứt bỏ các tụ điện bị hỏng theo quy định WEEE (Thiết bị điện và điện tử phế thải) tại địa phương — không chôn lấp tại các khu vực pháp lý yêu cầu phân loại chất thải điện tử.

Câu hỏi thường gặp về tụ điện CBB60

Tôi có thể sử dụng CBB60 có điện dung cao hơn quy định để có được mô-men xoắn khởi động cao hơn không?

Không. Tụ điện chạy quá lớn sẽ gây ra dòng điện quá mức trong cuộn dây phụ khi chạy bình thường, dẫn đến quá nhiệt và rút ngắn tuổi thọ động cơ. Nếu cần thêm mômen khởi động, giải pháp là lắp thêm tụ khởi động chuyên dụng (loại điện phân) song song với tụ chạy, được ngắt bằng rơle hoặc công tắc ly tâm. Đừng chạy quá khổ c
