Tụ điện CBB60 và CBB65: Giải thích sự khác biệt chính

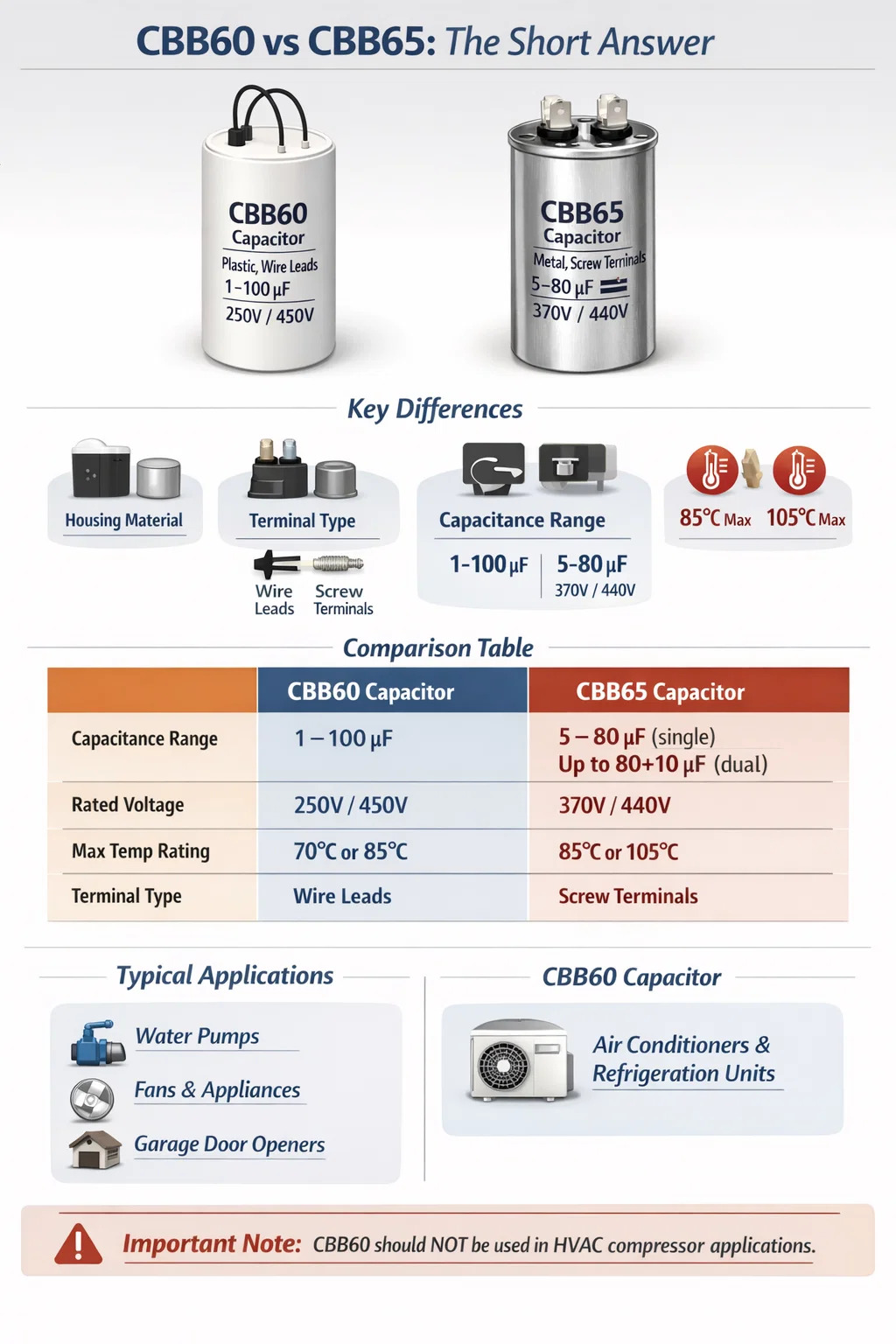

CBB60 vs CBB65: Câu trả lời ngắn gọn

Sự khác biệt cơ bản giữa một tụ điện CBB60 và tụ điện CBB65 được sử dụng trong môi trường xây dựng vật lý và ứng dụng dự định. CBB60 là tụ điện có dây dẫn hình trụ được thiết kế chủ yếu cho mạch khởi động và chạy động cơ xoay chiều một pha , trong khi CBB65 là tụ điện có đầu vít, hộp kim loại được thiết kế cho các ứng dụng nặng hơn như máy nén điều hòa không khí và thiết bị làm lạnh. Cả hai đều là tụ điện màng polypropylen hoạt động trên mạch điện xoay chiều, nhưng chúng khác nhau đáng kể về kiểu dáng, loại đầu cuối, dải điện dung và khả năng phục hồi nhiệt.

Nếu bạn đang chọn một tụ điện thay thế hoặc tìm nguồn cung cấp tụ điện cho một thiết kế mới, thì cả hai thường không thể thay thế cho nhau nếu không chú ý đến phương pháp lắp đặt, cấu hình đầu cuối và trần nhiệt độ vận hành. Việc nhầm lẫn hai loại này—ngay cả khi giá trị điện dung và định mức điện áp có vẻ giống hệt nhau—có thể dẫn đến hỏng hóc sớm hoặc nguy hiểm về an toàn trong môi trường tải cao.

Cấu trúc vật lý và yếu tố hình thức

Sự khác biệt rõ ràng nhất giữa CBB60 và CBB65 nằm ở bao bì vật lý của chúng.

Tụ CBB60: Vỏ nhựa hình trụ

Tụ điện CBB60 sử dụng thân bằng nhựa hình trụ (thường là nhựa polypropylen hoặc vỏ chống cháy) với hai hoặc bốn dây dẫn kéo dài từ một đầu. Đường kính thân thường dao động từ 30 mm đến 50 mm , với chiều cao thay đổi từ 60 mm đến 100 mm tùy thuộc vào điện dung. Những dây dẫn này cho phép nó được gắn trực tiếp vào bảng đầu cuối động cơ hoặc được kết nối thông qua các đầu cuối kết nối nhanh. Vỏ nhựa được đổ đầy nhựa epoxy hoặc chất độn cách điện tương tự để bịt kín cuộn màng bên trong chống lại sự xâm nhập của hơi ẩm.

Vì sử dụng dây dẫn nên CBB60 được coi là linh kiện “có chì”. Nó thường nằm thẳng hoặc ở một góc trong ngăn chứa tụ điện của động cơ, được cố định bằng khung hoặc kẹp nhựa. Thiết kế này tiết kiệm không gian và chi phí sản xuất thấp, đó là lý do tại sao nó thống trị phân khúc động cơ máy bơm nước, động cơ quạt và động cơ thiết bị nhỏ.

Tụ điện CBB65 : Vỏ hộp nhôm kim loại

Ngược lại, tụ điện CBB65 được đặt trong một hộp đựng hợp kim nhôm tròn . Các đầu cuối của nó là các đầu nối kiểu vít được gắn phía trên, cho phép kết nối dây an toàn, chống rung tốt hơn so với các dây dẫn đơn giản. Vỏ kim loại mang lại khả năng tản nhiệt và bảo vệ cơ học vượt trội so với nhựa. Kích thước điển hình bao gồm đường kính của 40 mm đến 50 mm và chiều cao từ 70 mm đến 120 mm, mặc dù tụ điện chạy kép (kết hợp hai giá trị điện dung trong một đơn vị) có thể lớn hơn.

Lon nhôm được bịt kín bằng lỗ thông hơi giảm áp ở phía dưới hoặc phía trên, đóng vai trò như một van an toàn trong trường hợp quá áp suất bên trong. Tính năng này rất quan trọng trong môi trường máy nén, nơi nhiệt độ xung quanh có thể tăng đột biến. Thân kim loại cũng hỗ trợ lắp bên ngoài thông qua dây đeo hoặc giá đỡ bằng thép, đây là phương pháp tiêu chuẩn công nghiệp để lắp đặt tụ điện HVAC.

So sánh xếp hạng điện

Cả hai loại tụ điện đều hoạt động trên mạch điện xoay chiều, nhưng các thông số định mức của chúng khác nhau tùy theo cách phản ánh trường hợp sử dụng dự định của chúng.

Xếp hạng điện áp xứng đáng được chú ý đặc biệt. CBB65 hầu như chỉ có ở 370 VAC và 440 VAC để xử lý các điều kiện điện áp bên trong hệ thống máy nén HVAC, nơi mà các xung đột biến nhất thời trong quá trình khởi động động cơ có thể đạt tới mức cao hơn nhiều so với điện áp đường dây danh định. Tụ điện CBB60 ở 250 VAC sẽ bị đánh giá thấp một cách nguy hiểm trong những điều kiện đó—ngay cả khi giá trị điện dung trùng khớp.

Môi trường ứng dụng điển hình

Hiểu được nơi mỗi tụ điện được thiết kế để hoạt động sẽ giúp làm rõ lý do tại sao ngay từ đầu lại tồn tại sự khác biệt về vật lý và điện.

Tụ điện CBB60 được sử dụng ở đâu

Tụ điện CBB60 là tụ điện khởi động và chạy động cơ tiêu chuẩn cho nhiều loại động cơ cảm ứng một pha trong môi trường làm việc từ nhẹ đến trung bình. Các ứng dụng phổ biến bao gồm:

• Động cơ máy bơm nước (chìm và gắn trên bề mặt, thường là 0,37 kW đến 2,2 kW)
• Quạt trần và quạt hút
• Động cơ trống máy giặt
• Máy tuần hoàn không khí nhỏ và thiết bị thông gió
• Dụng cụ mở cửa gara
• Động cơ bơm bể bơi và spa ở dải công suất thấp hơn

Trong những môi trường này, nhiệt độ hoạt động có xu hướng duy trì ở mức dưới 70°C đến 85°C và tải trọng rung ở mức vừa phải. Môi trường xung quanh thường được kiểm soát đủ để vỏ nhựa có thể bảo vệ đầy đủ chống lại độ ẩm và tác động cơ học.

Tụ điện CBB65 được sử dụng ở đâu

Tụ điện CBB65 được thiết kế nhằm mục đích đáp ứng nhu cầu của động cơ máy nén lạnh và HVAC. Môi trường ứng dụng chính của họ bao gồm:

• Bộ máy nén điều hòa không khí trung tâm (hệ thống phân chia, bộ phận đóng gói)
• Máy nén bơm nhiệt
• Máy nén lạnh thương mại
• Thiết bị ngưng tụ làm mát bằng không khí
• Động cơ quạt ngưng tụ trong các thiết bị HVAC ngoài trời

Trong tủ máy nén HVAC ngoài trời vào ngày hè nóng nực, nhiệt độ bên trong có thể đạt tới Nhiệt độ môi trường xung quanh 55°C đến 70°C với bề mặt động cơ máy nén sẽ bổ sung thêm nhiệt cục bộ. Tụ điện gắn bên cạnh động cơ đó phải tồn tại một cách đáng tin cậy 85°C đến 105°C nhiệt độ hoạt động liên tục—một thông số kỹ thuật mà CBB65 được xếp hạng, nhưng hầu hết các đơn vị CBB60 tiêu chuẩn thì không.

Hiệu suất nhiệt và tản nhiệt

Quản lý nhiệt là một trong những khác biệt có ý nghĩa nhất về mặt kỹ thuật giữa hai họ tụ điện này và nó giải thích trực tiếp việc lựa chọn vật liệu.

Tụ điện màng polypropylen tạo ra nhiệt bên trong do tổn thất điện môi, đặc biệt là dưới dòng điện xoay chiều liên tục. Trong ứng dụng chạy động cơ, tụ điện luôn được cấp điện trong khi động cơ chạy - nó không phải là thành phần xung khởi động ngắn mà là một phần tử hoạt động liên tục trong mạch chạy. Bất kỳ lượng nhiệt nào không được tiêu tán một cách hiệu quả sẽ tích tụ bên trong thân tụ điện và làm tăng tốc độ suy giảm chất điện môi.

Nhôm có độ dẫn nhiệt khoảng 205 W/(m·K) , trong khi nhựa kỹ thuật điển hình được sử dụng trong vỏ CBB60 nằm trong khoảng từ 0,1 đến 0,5 W/(m·K). Điều này có nghĩa là hộp kim loại của tụ điện CBB65 tản nhiệt qua thành của nó hiệu quả hơn khoảng 400 đến 2000 lần so với vỏ nhựa của CBB60. Về mặt thực tế, nhiệt độ lõi của CBB65 khi chịu tải vẫn thấp hơn đáng kể so với CBB60 khi chịu cùng áp lực điện, trực tiếp kéo dài tuổi thọ sử dụng và giảm nguy cơ hỏng hóc do nhiệt.

Đây là lý do tại sao tụ điện CBB65 có thể được định mức ở nhiệt độ hoạt động tối đa 105°C ở các phiên bản cao cấp—vỏ kim loại giữ nhiệt độ màng bên trong ở mức có thể tồn tại ngay cả khi môi trường xung quanh bên ngoài khắc nghiệt. Tụ điện CBB60 được lắp đặt trong tủ máy nén ngoài trời chỉ có nhiệt độ định mức ở 85°C về mặt kỹ thuật có thể tồn tại ở nhiệt độ phòng nhưng sẽ bị giảm tuổi thọ đáng kể khi nhiệt độ môi trường đẩy tụ điện lên trần liên tục trong suốt những tháng mùa hè.

Tính năng an toàn và chế độ lỗi

Triết lý thiết kế an toàn của tụ điện CBB60 và CBB65 khác nhau rõ rệt, một lần nữa phản ánh môi trường triển khai tương ứng của chúng.

Phim tự phục hồi ở cả hai loại

Cả tụ điện CBB60 và CBB65 đều sử dụng màng polypropylen kim loại có đặc tính tự phục hồi. Khi xảy ra sự cố điện môi cục bộ—một vết thủng cực nhỏ trên màng—điện cực kim loại mỏng tại điểm đó sẽ bốc hơi ngay lập tức do năng lượng phóng điện, loại bỏ lỗi và khôi phục lớp cách điện. Cơ chế này cho phép tụ điện tồn tại sau hàng nghìn sự cố lỗi nhỏ trong suốt thời gian sử dụng mà không gặp sự cố nghiêm trọng. Đặc tính tự phục hồi là điểm mạnh chung của tất cả các tụ điện màng dòng CBB.

Lỗ thông hơi giảm áp trong CBB65

Tụ điện CBB65 được đóng kín trong hộp nhôm có lỗ thông hơi giảm áp tích hợp , thường nằm ở đáy lon hoặc tích hợp vào seal nắp. Nếu khí bên trong tích tụ do quá điện áp kéo dài hoặc suy giảm nhiệt, lỗ thông hơi này sẽ mở ra một cách có kiểm soát, giải phóng áp suất và ngăn không cho lon bị vỡ dữ dội. Kết quả là một chế độ "thất bại mở" tương đối an toàn hơn là một chế độ bùng nổ.

Tụ vỏ nhựa CBB60 thiếu lỗ thông hơi này. Trong trường hợp quá tải nghiêm trọng, CBB60 có thể phồng lên, nứt vỏ hoặc trong trường hợp xấu nhất là vỡ với lực đột ngột hơn, đặc biệt nếu nhựa trám không đủ hoặc đã cũ. Đây là dạng hư hỏng đã biết trong khoang động cơ máy bơm thông gió kém, nơi việc thay thế tụ điện bị trì hoãn ngoài thời hạn sử dụng an toàn thực tế.

Điện trở phóng điện

Nhiều tụ điện CBB65—đặc biệt là những tụ điện được bán ở thị trường HVAC Bắc Mỹ—có một mạch điện bên trong. điện trở chảy máu (thường là 10 kΩ đến 20 kΩ) được nối dây qua các cực để xả điện áp dư sau khi thiết bị mất điện. Đây là tính năng an toàn quan trọng dành cho kỹ thuật viên dịch vụ, những người có thể xử lý tụ điện ngay sau khi tắt hệ thống. Điện tích dư trên tụ điện 440 VAC 40 µF có thể gây chết người nếu không được phóng điện. Tụ điện CBB60 có thể có hoặc không có điện trở này tùy thuộc vào nhà sản xuất và cấp độ.

Tụ điện chạy kép: Tính năng dành riêng cho CBB65

Một loại sản phẩm quan trọng tồn tại trong họ CBB65 nhưng không có sản phẩm tương đương thực sự trong CBB60 là tụ điện hai chiều (đôi khi được dán nhãn "tụ điện kép" hoặc "tụ điện hình bầu dục" ở thị trường Bắc Mỹ).

Tụ điện CBB65 chạy kép chứa hai phần tử tụ điện độc lập trong một hộp nhôm duy nhất, dùng chung một cực. Ba thiết bị đầu cuối thường được dán nhãn HERM (máy nén kín), FAN (động cơ quạt ngưng tụ) và COM (phổ biến) . Điều này hợp nhất hai tụ điện riêng biệt thành một khối, tiết kiệm không gian và chi phí cho thiết bị HVAC.

Cấu hình tụ điện chạy kép phổ biến bao gồm các giá trị như:

• 35 µF 5 µF / 440 VAC (hệ thống phân chia dân cư cỡ trung)
• 45 µF 5 µF / 440 VAC (dân cư lớn hơn hoặc thương mại nhẹ)
• 55 µF 7,5 µF / 440 VAC (máy nén công suất cao hơn)
• 80 µF 10 µF / 370 VAC (khởi động máy nén thương mại hạng nặng)

Cấu hình kép này chỉ thực tế về mặt vật lý ở dạng hộp kim loại vì hai thành phần màng vết thương riêng biệt cần có đủ không gian và quản lý nhiệt. Vỏ kiểu CBB60 có vỏ nhựa sẽ không hỗ trợ cấu hình này một cách đáng tin cậy trong điều kiện máy nén nhiệt độ cao, đó là một lý do nữa khiến nền tảng CBB65 vẫn chiếm ưu thế trong HVAC.

Tiêu chuẩn chứng nhận và tuân thủ

Cả tụ CBB60 và CBB65 đều được quản lý theo tiêu chuẩn quốc gia Trung Quốc GB/T 3667 , bao gồm các tụ điện của động cơ AC. Tuy nhiên, các loại sản phẩm thuộc tiêu chuẩn đó phản ánh các yêu cầu khác nhau của chúng. Ngoài các tiêu chuẩn của Trung Quốc, tụ điện bán trên thị trường toàn cầu còn có thêm các chứng nhận bổ sung.

• tụ điện CBB60 thường mang dấu CE cho thị trường Châu Âu và chứng nhận UL/CUL cho Bắc Mỹ khi được sử dụng để thay thế động cơ máy bơm và quạt.
• tụ điện CBB65 cho thị trường HVAC Bắc Mỹ phải tuân theo UL 810 (Tiêu chuẩn cho Tụ điện) và phải tuân thủ các yêu cầu được liệt kê bởi UL để sử dụng trong thiết bị HVAC được liệt kê. Nhiều sản phẩm còn mang nhãn hiệu tuân thủ CSA và RoHS.

Khi thay thế tụ điện trong thiết bị vốn đã được chứng nhận ban đầu bằng một loại tụ điện cụ thể, việc thay thế một thành phần không được chứng nhận hoặc thuộc loại khác có thể làm mất hiệu lực chứng nhận của thiết bị về mặt kỹ thuật và gây ra các vấn đề về trách nhiệm pháp lý, đặc biệt là trong các hệ thống lắp đặt thương mại cần được kiểm tra thường xuyên.

Cách đọc dấu trên mỗi tụ điện

Cả hai tụ điện CBB60 và CBB65 đều in thông số kỹ thuật chính của chúng trực tiếp trên vỏ. Hiểu những dấu hiệu này cho phép lựa chọn thay thế chính xác mà không cần phỏng đoán.

Nhãn tụ điện CBB60 điển hình có thể ghi:

CBB60 — 30 µF ± 5% — 450 VAC — 50/60 Hz — 85°C

Nhãn tụ điện CBB65 điển hình có thể ghi:

CBB65A — 45 5 µF ± 5% — 440 VAC — 50/60 Hz — 105°C — P2 (loại điện trở phóng điện)

Hậu tố "A" trong CBB65A thường biểu thị sự hiện diện của điện trở phóng điện bên trong. Giá trị điện dung kép (ví dụ: 45 5 µF) ngay lập tức xác định nó là thiết bị chạy kép. Định mức điện áp 440 VAC và định mức nhiệt độ 105°C xác nhận rằng nó được định mức cho dịch vụ máy nén.

Khi thay thế một trong hai tụ điện, kết hợp cả ba tham số chính —giá trị điện dung, định mức điện áp và định mức nhiệt độ—là cần thiết. Việc thay thế bằng điện áp thấp hơn hoặc định mức nhiệt độ thấp hơn không bao giờ được chấp nhận. Thay vào đó, xếp hạng điện áp cao hơn hoặc nhiệt độ cao hơn sẽ an toàn về điện, mặc dù kích thước vật lý cũng phải được xác minh.

Kỳ vọng về tuổi thọ và mô hình xuống cấp

Tuổi thọ của tụ điện phụ thuộc nhiều vào nhiệt độ hoạt động, điện áp và chu kỳ làm việc. Cả CBB60 và CBB65 đều là loại màng kim loại, thường tồn tại lâu hơn các tụ điện điện phân trong dịch vụ động cơ AC, nhưng tuổi thọ sử dụng dự kiến ​​của chúng khác nhau do điều kiện ứng dụng.

Tuổi thọ sử dụng CBB60

Trong dịch vụ động cơ bơm hoặc động cơ quạt thông thường ở nhiệt độ môi trường vừa phải (dưới 40°C), tụ điện CBB60 chất lượng có thể đạt được 30.000 đến 50.000 giờ hoạt động trước khi xảy ra hiện tượng trôi điện dung đáng kể. Đối với các thiết bị sử dụng theo mùa (chẳng hạn như máy bơm bể bơi chạy 8 giờ mỗi ngày trong mùa 6 tháng), thời gian sử dụng có nghĩa là khoảng 10 đến 17 năm. Tuy nhiên, ở những nơi có hệ thống thông gió kém hoặc gần nguồn nhiệt, lượng nhiệt này có thể giảm mạnh—một số thiết bị sẽ hỏng trong vòng 3 đến 5 năm ở vỏ máy bơm nhiệt độ cao.

Tuổi thọ sử dụng của CBB65

Đối với dịch vụ máy nén HVAC, tụ điện CBB65 có kết cấu chất lượng tốt thường được xếp hạng cho 60.000 giờ trở lên ở nhiệt độ định mức. Tuy nhiên, điều kiện vận hành HVAC trong thế giới thực rất khó khăn đối với tụ điện. Tăng điện áp do các sự kiện lưới điện, khởi động máy nén nhiều lần và vận hành liên tục ở nhiệt độ môi trường trên 40°C có thể làm giảm tuổi thọ sử dụng hiệu quả xuống mức thấp nhất. 8 đến 15 năm trong các ứng dụng dân cư. Đây là lý do tại sao các kỹ thuật viên dịch vụ HVAC ở vùng có khí hậu nóng thường khuyên bạn nên chủ động thay tụ điện sau mỗi 7 đến 10 năm ngay cả trước khi xảy ra lỗi rõ ràng.

Trôi điện dung là chế độ suy giảm phổ biến nhất ở cả hai loại. Tụ điện bị mất hơn 10% điện dung định mức có thể khiến động cơ tiêu thụ dòng điện cao hơn, chạy nóng hơn và giảm hiệu suất—ngay cả khi nó không bị hỏng hoàn toàn. Đo điện dung bằng máy đo điện dung trong quá trình bảo trì định kỳ có thể phát hiện ra điều này trước khi nó gây ra lỗi máy nén.

Khả năng thay thế lẫn nhau: Bạn có thể thay thế cái này bằng cái kia không?

Đây là một trong những câu hỏi thực tế nhất nảy sinh trong các tình huống thay thế và dịch vụ tại hiện trường.

Tóm lại: CBB65 có thể thay thế CBB60 trong hầu hết các ứng dụng, nhưng CBB60 không nên thay thế CBB65 trong các ứng dụng máy nén.

Nếu bạn cần thay thế tụ điện CBB60 của động cơ máy bơm và bộ CBB65 có điện dung phù hợp và có mức điện áp cao hơn, thì nó sẽ hoạt động về mặt điện và thực sự có thể hoạt động tốt hơn ban đầu về tuổi thọ do đặc tính nhiệt tốt hơn. Bạn sẽ cần giải quyết sự khác biệt về loại thiết bị đầu cuối (đầu nối vít so với dây dẫn) bằng các đầu nối thích hợp.

Đi theo hướng khác — lắp tụ điện CBB60 vào ứng dụng máy nén HVAC — là không nên vì một số lý do:

• Định mức nhiệt độ của CBB60 (thường là 85°C) có thể không đủ để duy trì điều kiện môi trường xung quanh máy nén.
• Định mức điện áp (250 VAC phổ biến trên CBB60) không tương thích với dịch vụ máy nén 370–440 VAC.
• Dây dẫn không phù hợp với môi trường rung động của bộ máy nén nếu không có thêm biện pháp giảm căng thẳng.
• Không có lỗ thông hơi giảm áp có nghĩa là chế độ hư hỏng nguy hiểm hơn dưới áp lực nhiệt.
• Việc không có cấu hình chạy kép có nghĩa là sẽ cần có hai thiết bị riêng biệt trong đó một thiết bị chạy kép CBB65 thường phục vụ.

Cân nhắc về giá cả và tính sẵn có

Từ góc độ tìm nguồn cung ứng thương mại, tụ điện CBB60 và CBB65 chiếm các cấp độ thị trường khác nhau.

Tụ điện CBB60 là linh kiện hàng hóa có khối lượng lớn. Một tiêu chuẩn 20 µF / 450 VAC CBB60 từ một nhà sản xuất hạng trung có giá khoảng 0,80 USD đến 2,50 USD mỗi đơn vị theo số lượng đơn đặt hàng. Chúng có sẵn rộng rãi từ các nhà phân phối điện tử, nhà cung cấp linh kiện thiết bị và thị trường trực tuyến trên toàn cầu.

Tụ điện CBB65, đặc biệt là các loại tụ điện chạy kép để sử dụng cho HVAC, có giá cao hơn do cấu trúc phức tạp hơn và vật liệu cao cấp hơn. A 45 5 µF / 440 VAC CBB65 chạy kép thông thường chi phí $4 đến $15 mỗi đơn vị tại cửa hàng bán lẻ, với các thiết bị có thương hiệu từ các nhà cung cấp OEM HVAC lớn đôi khi có giá từ $20 đến $30. Tụ điện CBB65 giả và không đạt tiêu chuẩn là một vấn đề được ghi nhận trên thị trường phụ tùng thay thế HVAC—các thiết bị có hộp nhôm nhưng kết cấu bên trong không phù hợp đã gây ra lỗi máy nén do nhanh chóng vượt quá dung sai hoặc hỏng sớm dưới nhiệt. Nên mua hàng từ các nhà phân phối có uy tín và xác minh nhãn hiệu niêm yết UL.
