Tôi có thể thay thế CBB60 bằng CBB65 không?

Tôi có thể thay thế CBB60 bằng CBB65 không? Câu trả lời trực tiếp

Câu trả lời ngắn gọn là: trong hầu hết các trường hợp là không - bạn không nên thay thế trực tiếp một tụ điện CBB60 với CBB65 mà không xác minh cẩn thận các thông số kỹ thuật của ứng dụng của bạn. Mặc dù cả hai đều là tụ điện chạy động cơ AC có cùng chức năng cơ bản là cải thiện hiệu suất động cơ và hệ số công suất, nhưng chúng khác nhau đáng kể về kết cấu vật lý, thiết kế vỏ, định mức điện áp và môi trường lắp đặt dự kiến. Việc hoán đổi cái này với cái kia mà không hiểu những khác biệt này có thể dẫn đến trục trặc thiết bị, hỏng tụ điện sớm hoặc thậm chí là nguy hiểm về an toàn.

Điều đó có nghĩa là, có những trường hợp cụ thể trong đó CBB65 có thể được sử dụng làm vật thay thế chức năng cho CBB60, miễn là giá trị điện dung, định mức điện áp và cấu hình đầu cuối tương thích. Bài viết này trình bày mọi thứ bạn cần biết trước khi thực hiện việc hoán đổi đó.

Tụ điện CBB60 là gì?

A tụ điện CBB60 là một tụ điện chạy động cơ AC dạng màng, hình trụ được đặt trong một vỏ nhựa. Nó được sản xuất theo tiêu chuẩn quốc gia GB/T 3667 của Trung Quốc và được sử dụng rộng rãi trong động cơ cảm ứng một pha cho các ứng dụng như máy bơm nước, máy giặt, dụng cụ điện và máy nén nhỏ. Tiền tố "CBB" cho biết đây là tụ điện màng polypropylen được kim loại hóa, trong khi "60" dùng để chỉ dòng sản phẩm cụ thể được thiết kế để vận hành động cơ.

Các đặc điểm chính của CBB60 bao gồm:

• Hình trụ có vỏ ngoài bằng nhựa (thường là polypropylen)
• Phạm vi điện dung phổ biến: 1 µF đến 100 µF
• Điện áp định mức: thông thường 250VAC hoặc 450VAC
• Phạm vi nhiệt độ hoạt động: -40°C đến 70°C (tiêu chuẩn)
• Kết nối đầu dây dẫn hoặc đầu thuổng
• Không được thiết kế đặc biệt cho môi trường ngoài trời hoặc ngâm trong dầu

CBB60 là một trong những tụ điện động cơ được sử dụng phổ biến nhất trên toàn cầu, đặc biệt là trong động cơ máy bơm và các thiết bị gia dụng nhỏ. Vỏ bằng nhựa của nó làm cho nó nhẹ và tiết kiệm chi phí, nhưng nó cũng hạn chế khả năng chống ẩm, dầu và nhiệt độ môi trường cao so với các loại vỏ bằng kim loại.

một là gì Tụ điện CBB65 ?

A tụ điện CBB65 cũng là một tụ điện chạy động cơ xoay chiều bằng màng polypropylen được mạ kim loại, nhưng nó có vỏ hộp tròn bằng nhôm (kim loại) thay vì vỏ nhựa. Thiết kế này làm cho nó mạnh mẽ hơn đáng kể và phù hợp với môi trường khắc nghiệt. CBB65 là loại tụ điện tiêu chuẩn được sử dụng trong máy nén điều hòa không khí, hệ thống HVAC và thiết bị làm lạnh — các ứng dụng trong đó nhiệt độ, độ ẩm và độ rung xung quanh cao hơn nhiều so với các ứng dụng động cơ gia dụng thông thường.

Các đặc điểm chính của CBB65 bao gồm:

• Vỏ hộp kim loại nhôm tròn (màng dầu hoặc màng khô)
• Phạm vi điện dung phổ biến: 5 µF đến 60 µF cấu hình (đơn) hoặc hai phần
• Điện áp định mức: thông thường 370VAC hoặc 440VAC
• Nhiệt độ hoạt động: lên đến 85°C hoặc 105°C trong các phiên bản được xếp hạng nhiệt độ cao
• Thiết bị đầu cuối thuổng (kết nối nhanh) ở trên cùng
• Được thiết kế để hoạt động liên tục trong môi trường kín hoặc nhiệt độ cao

Vỏ nhôm của CBB65 cũng có khả năng tự phục hồi và tản nhiệt tốt hơn so với CBB60 bọc nhựa. Điều này làm cho nó trở thành lựa chọn ưu tiên ở bất cứ nơi nào tụ điện được gắn bên trong bộ phận kín - như vỏ máy nén - nơi nhiệt độ vận hành thường vượt quá mức mà thân nhựa CBB60 có thể chịu đựng một cách an toàn.

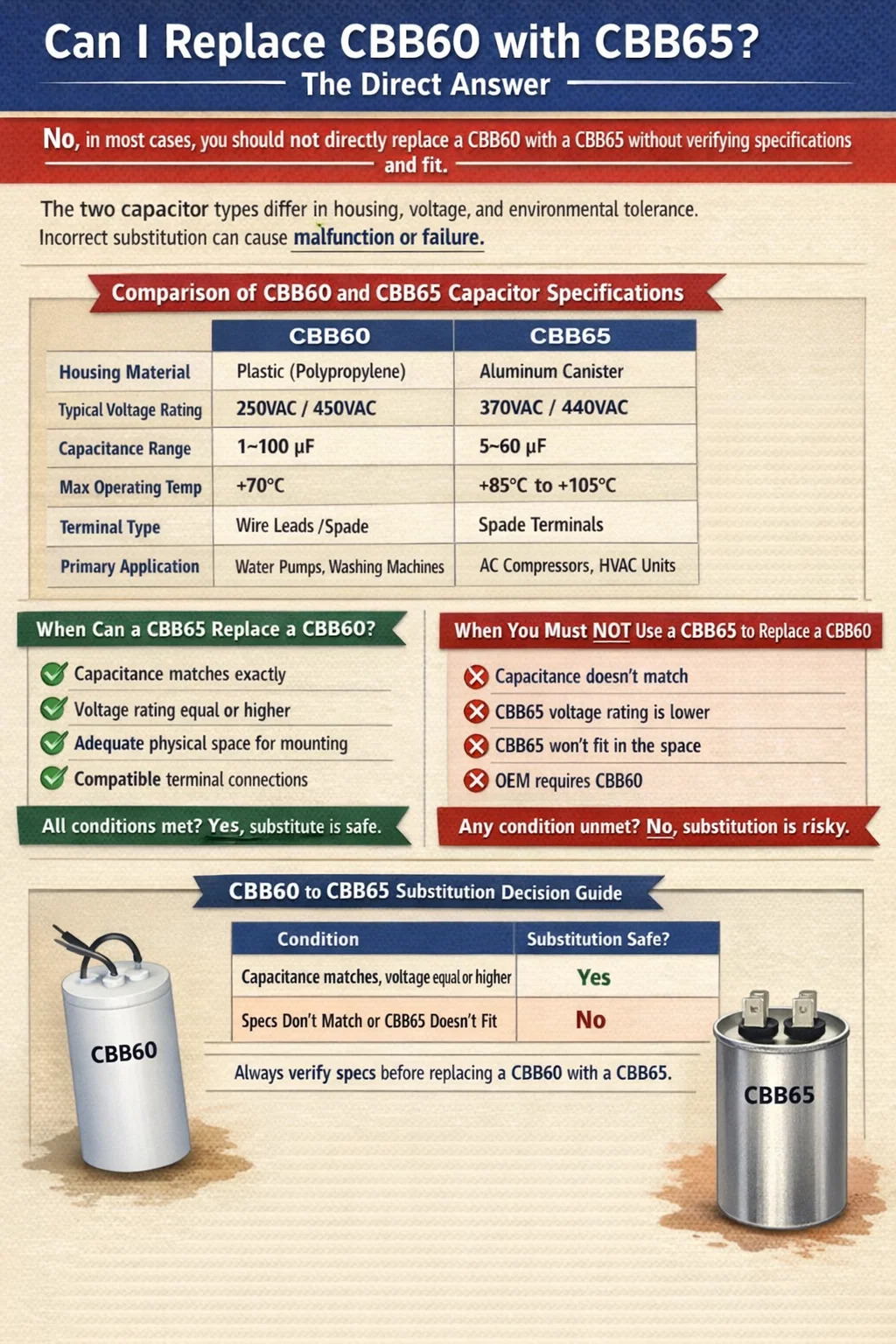

CBB60 và CBB65: So sánh thông số kỹ thuật song song

Hiểu được sự khác biệt về mặt kỹ thuật giữa hai loại tụ điện này là điều cần thiết trước khi thử bất kỳ sự thay thế nào. Bảng dưới đây phác thảo những khác biệt chính về thông số kỹ thuật:

Những lý do chính tại sao CBB60 và CBB65 không thể thay thế cho nhau một cách tự do

Kích thước vật lý và nhà ở khác nhau

Sự khác biệt rõ ràng nhất ngay lập tức là hình thức vật lý. CBB60 có thân hình trụ cao, thanh mảnh làm bằng nhựa, trong khi CBB65 có dạng hộp nhôm rộng, ngồi xổm. Hai hình dạng này không có chung giá đỡ lắp đặt hoặc dấu chân bao vây. Nếu bạn đang thay thế một bộ phận trong vỏ động cơ máy bơm được thiết kế theo hình dạng của CBB60, thì về mặt vật lý, hộp đựng CBB65 sẽ không vừa với cùng một không gian nếu không sửa đổi. Việc buộc một hệ số dạng không tương thích vào một khoang động cơ chật hẹp sẽ tạo ra ứng suất cơ học và khả năng hư hỏng cho các bộ phận xung quanh.

Sự khác biệt về xếp hạng điện áp có thể gây ra lỗi

Tụ điện CBB60 thường có 250VAC và 450VAC các phiên bản, trong khi các đơn vị CBB65 thường được đánh giá ở mức 370VAC hoặc 440VAC . Nếu bạn đang sử dụng CBB60 250VAC trong mạch động cơ 220V và cố gắng thay thế CBB65 370VAC, định mức điện áp không khớp theo hướng khác — sử dụng CBB60 định mức thấp hơn trong mạch cần bộ phận định mức 370VAC — sẽ dẫn đến sự cố điện môi sớm, phồng lên và cuối cùng là hỏng tụ điện, đôi khi gây ra hậu quả nghiêm trọng. Luôn bằng hoặc vượt quá định mức điện áp ban đầu khi thay thế tụ điện.

Khả năng chịu nhiệt độ là mối quan tâm của thế giới thực

Một tụ điện CBB60 tiêu chuẩn được đánh giá là hoạt động ở mức tối đa 70°C . Điều này là hoàn toàn tốt cho động cơ máy bơm trong môi trường thông gió tốt. Tuy nhiên, nếu bạn cố gắng sử dụng CBB60 bên trong máy nén điều hòa không khí - vốn là môi trường tự nhiên của CBB65 - nhiệt độ môi trường gần máy nén có thể thường xuyên đạt hoặc vượt quá 80–90°C. Trong những điều kiện đó, vỏ nhựa của CBB60 sẽ mềm hơn, lớp màng bên trong có thể xuống cấp nhanh hơn và tuổi thọ của linh kiện sẽ giảm đáng kể. Vỏ nhôm của CBB65 và vật liệu điện môi được đánh giá cao hơn được thiết kế đặc biệt để xử lý việc tiếp xúc với nhiệt liên tục này.

Khả năng tương thích của thiết bị đầu cuối và hệ thống dây điện

Tụ điện CBB60 thường sử dụng dây dẫn - dây trần hoặc dây cách điện thoát ra khỏi đế hoặc trên cùng - trong khi tụ điện CBB65 thường sử dụng các cực hình thuổng (cờ) ở đầu hộp. Nếu bộ dây hiện có trong động cơ của bạn có đầu nối dây dẫn được thiết kế cho CBB60 thì việc kết nối với đầu cuối thuổng của CBB65 cần có đầu nối bổ sung hoặc nối lại dây. Trong bối cảnh sửa chữa chuyên nghiệp, điều này có thể quản lý được, nhưng trong trường hợp thay thế nhanh tại hiện trường, các thiết bị đầu cuối không khớp tạo ra các kết nối lỏng lẻo có thể phóng điện, quá nóng hoặc gây ra hỏng hóc gián đoạn.

Khi nào CBB65 có thể thay thế CBB60?

Bất chấp những khác biệt được nêu ở trên, vẫn có những trường hợp hợp pháp mà CBB65 có thể đóng vai trò thay thế một cách an toàn cho CBB60. Tất cả các điều kiện này phải được đáp ứng đồng thời:

• Giá trị điện dung phù hợp: Xếp hạng µF của CBB65 phải giống với CBB60 được thay thế. Một động cơ được chỉ định cho tụ điện chạy 20 µF không thể chạy an toàn trên thiết bị 25 µF hoặc 15 µF nếu không thiết kế lại mạch động cơ.
• Đánh giá điện áp bằng hoặc cao hơn: Nếu CBB60 ban đầu được định mức ở 450VAC, bạn phải sử dụng CBB65 cũng được định mức ở 450VAC hoặc cao hơn. Bạn không thể sử dụng 370VAC CBB65 để thay thế 450VAC CBB60.
• Không gian vật lý và chỗ ở gắn kết: Phải có đủ chỗ trong vỏ động cơ cho cấu hình ngắn hơn, rộng hơn của hộp CBB65 và phải có sẵn các giá đỡ hoặc phần cứng thích hợp để cố định hộp đúng cách.
• Khả năng tương thích thiết bị đầu cuối hoặc hệ thống dây điện thích ứng: Phải có sẵn đầu nối hoặc bộ chuyển đổi thuổng để kết nối CBB65 với dây dẫn hiện có của mạch động cơ.
• Đánh giá tần số chấp nhận được: Cả hai loại đều được thiết kế cho hệ thống 50/60 Hz. Xác nhận tần số động cơ phù hợp với thông số kỹ thuật của tụ điện.

Nếu tất cả năm điều kiện trên đều được thỏa mãn thì CBB65 tương thích về điện với ứng dụng CBB60. Trên thực tế, vì CBB65 có vỏ chắc chắn hơn và khả năng chịu nhiệt cao hơn nên nó có thể được coi là một nâng cấp về độ bền - đặc biệt nếu động cơ hoạt động trong môi trường ấm hoặc ẩm ướt. Một số kỹ thuật viên sửa chữa thường xuyên sử dụng thiết bị CBB65 để thay thế tụ điện CBB60 trong lắp đặt máy bơm ngoài trời một cách chính xác do thân nhôm có khả năng bịt kín môi trường tốt hơn.

Khi bạn không được sử dụng CBB65 để thay thế CBB60

Có những tình huống rõ ràng như nhau trong đó không bao giờ nên thử thay thế, bất kể cách giải quyết có sẵn:

• Giá trị điện dung yêu cầu không có sẵn trong CBB65: Các đơn vị CBB65 thường nằm trong khoảng từ 5 µF đến 60 µF. Nếu ứng dụng CBB60 của bạn yêu cầu tụ điện 1 µF, 2 µF hoặc 80 µF thì không có CBB65 phù hợp nào tồn tại trên thị trường cho các giá trị đó.
• Những hạn chế về không gian làm cho thể chất không thể phù hợp: Trong vỏ động cơ nhỏ gọn - chẳng hạn như vỏ bên trong trống máy giặt hoặc thân máy bơm chìm - không có chỗ cho đường kính rộng hơn của CBB65.
• Nhà sản xuất thiết bị gốc chỉ định CBB60 cho mục đích bảo hành hoặc chứng nhận: Việc thay thế một bộ phận đã được chứng nhận bằng một loại không được chỉ định có thể làm mất hiệu lực bảo hành, không đạt yêu cầu kiểm tra an toàn hoặc vi phạm các yêu cầu tuân thủ sản phẩm trong các ngành được quản lý.
• Định mức điện áp của các thiết bị CBB65 hiện có thấp hơn mức yêu cầu: Không bao giờ hạ thấp định mức điện áp của tụ điện đang chạy. Làm như vậy đảm bảo thất bại sớm và nguy hiểm có thể xảy ra.

Hướng dẫn thực hành: Cách kiểm tra tính tương thích trước khi thay thế

Trước khi thay thế bất kỳ tụ điện CBB60 nào bằng CBB65, hãy thực hiện các bước xác minh sau:

1. Đọc nhãn trên tụ CBB60 gốc. Lưu ý điện dung (tính bằng µF), định mức điện áp (VAC), tần số (Hz) và bất kỳ ký hiệu phân loại nhiệt độ nào.
2. Xác định thiết bị CBB65 bạn dự định sử dụng. Xác nhận rằng nó khớp chính xác với điện dung và đáp ứng hoặc vượt quá định mức điện áp.
3. Đo không gian vật lý có sẵn trong vỏ động cơ bằng thước cặp. So sánh đường kính và chiều cao của CBB65 với khoang có sẵn.
4. Kiểm tra loại thiết bị đầu cuối và hệ thống dây điện. Xác định xem bạn có cần bộ điều hợp nối dây hay không và liệu các bộ điều hợp đó có được định mức cho dòng điện và điện áp của mạch hay không.
5. Kiểm tra môi trường hoạt động của động cơ. Nếu động cơ hoạt động ở nhiệt độ xung quanh trên 70°C thì mức nhiệt cao hơn của CBB65 thực sự là một lợi ích. Nếu nó hoạt động dưới 70°C trong không gian trong nhà khô ráo, sạch sẽ thì nên thay thế CBB60 tương tự.
6. Kiểm tra mạch sau khi thay thế. Sau khi lắp đặt, sử dụng đồng hồ kẹp để xác minh động cơ đạt được dòng điện hoạt động dự kiến. Một kết quả rút ra bất thường có thể cho thấy sự không phù hợp về điện dung ảnh hưởng đến hiệu suất của động cơ.

Tìm hiểu lỗi tụ điện CBB60 và tại sao việc thay thế phù hợp lại quan trọng

Tụ điện CBB60 bị hỏng vì một số lý do đã được ghi chép rõ ràng và việc hiểu rõ các dạng hỏng hóc này giúp làm rõ lý do tại sao việc chọn thiết bị thay thế phù hợp lại quan trọng đến vậy:

Lão hóa nhiệt

Cứ tăng nhiệt độ vận hành lên 10°C thì tuổi thọ của tụ điện màng sẽ giảm gần một nửa - một mối quan hệ đã được thiết lập rõ ràng được gọi là phương trình Arrhenius áp dụng cho sự lão hóa của tụ điện. Một CBB60 được định mức ở 70°C hoạt động liên tục ở 80°C do được đặt trong khoang động cơ ấm sẽ già đi khoảng gấp đôi tỷ lệ dự kiến . Đây là lý do tại sao việc sử dụng CBB65 (nhiệt độ định mức ở 85°C hoặc 105°C) trong môi trường nhiệt độ cao sẽ mang lại tuổi thọ sử dụng dài hơn đáng kể, ngay cả khi hai bộ phận này có định mức điện dung và điện áp giống hệt nhau.

Căng thẳng quá áp

Tăng đột biến điện áp - từ chuyển mạch quá độ, dao động tiện ích hoặc EMF ngược của động cơ - gây căng thẳng cho màng điện môi bên trong cả tụ điện CBB60 và CBB65. Tụ điện hoạt động ở mức 90–95% điện áp định mức có tuổi thọ ngắn hơn đáng kể so với tụ điện hoạt động ở mức 70–80% điện áp định mức. Khi chọn thiết bị thay thế, hãy chọn thiết bị có định mức điện áp cao hơn 20–30% so với điện áp mạch thực tế là thực hành kỹ thuật tốt. Ví dụ: trong mạch điện 220V, cả 450VAC CBB60 hoặc 440VAC CBB65 đều mang lại biên độ an toàn lành mạnh.

Độ ẩm xâm nhập

Vỏ nhựa của CBB60 dễ thấm ẩm hơn theo thời gian so với hộp nhôm kín của CBB65. Trong lắp đặt máy bơm ngoài trời, thiết bị hồ bơi hoặc bất kỳ ứng dụng nào mà động cơ tiếp xúc với độ ẩm hoặc nước bắn tung tóe, vỏ kim loại của CBB65 cung cấp khả năng bảo vệ tốt hơn đáng kể chống lại hư hỏng do độ ẩm gây ra. Đây là một lý do chính đáng khiến một số chuyên gia sửa chữa máy bơm chọn nâng cấp từ CBB60 lên CBB65 khi chế tạo lại động cơ để sử dụng ngoài trời, ngay cả khi thông số kỹ thuật ban đầu yêu cầu CBB60.

Các ứng dụng phổ biến nơi câu hỏi này xuất hiện

Câu hỏi thay thế CBB60-to-CBB65 thường xuất hiện nhất trong các tình huống sửa chữa và bảo trì sau:

Sửa chữa máy bơm nước

Tụ điện CBB60 là tiêu chuẩn trong động cơ bơm nước một pha. Tụ bơm thường dao động từ 8 µF đến 30 µF ở 450VAC . Khi CBB60 ban đầu bị lỗi, các kỹ thuật viên đôi khi có sẵn CBB65 trong kho và tự hỏi liệu họ có thể sử dụng chúng hay không. Đối với máy bơm ngoài trời, CBB65 có thông số kỹ thuật phù hợp là lựa chọn thay thế có thể chấp nhận được và thường được ưu tiên hơn do khả năng bịt kín môi trường tốt hơn. Đối với máy bơm chìm có vỏ bọc rất kín, việc lắp đặt vật lý có thể ngăn cản việc hoán đổi.

Tụ động cơ máy giặt

Máy giặt thường sử dụng tụ điện CBB60 trong động cơ truyền động trống, thường ở Phạm vi 6 µF đến 12 µF ở 450VAC . Vỏ động cơ trong máy giặt nhỏ gọn và không được thiết kế cho kiểu dáng CBB65. Sự phù hợp về thể chất thường là trở ngại chính ở đây, khiến việc thay thế CBB60 tương tự trở thành lựa chọn thiết thực hơn.

Hệ thống điều hòa không khí và HVAC

Đây thực sự là lãnh thổ quê hương của CBB65. Máy nén điều hòa và động cơ quạt hầu như chỉ sử dụng tụ điện CBB65. Nếu ai đó hỏi liệu họ có thể sử dụng CBB60 để thay thế CBB65 bị hỏng trong bộ AC hay không - ngược lại với câu hỏi chính - câu trả lời chắc chắn là không trong hầu hết các điều kiện, vì CBB60 sẽ không tồn tại trong các điều kiện nhiệt và môi trường bên trong bộ máy nén trong bất kỳ thời gian sử dụng có ý nghĩa nào.

Dụng cụ điện và máy móc nhỏ

Một số dụng cụ điện lớn hơn có động cơ cảm ứng một pha - chẳng hạn như máy cưa bàn, máy mài bàn và máy hút bụi - sử dụng tụ điện CBB60. Những động cơ này thường được vận hành trong môi trường xưởng ở nhiệt độ vừa phải. Thông số kỹ thuật CBB60 ban đầu thường phù hợp ở đây và có thể thay thế bằng CBB65 nếu kích thước cho phép nhưng không mang lại lợi thế có ý nghĩa so với thay thế CBB60 được xếp hạng phù hợp.

Điều gì xảy ra nếu bạn sử dụng sai tụ điện?

Sử dụng tụ điện không tương thích - cho dù sai điện dung, sai điện áp định mức hoặc sai loại - trong mạch động cơ không phải lúc nào cũng dẫn đến hỏng hóc ngay lập tức. Đôi khi động cơ khởi động và có vẻ chạy bình thường nhưng lại phát sinh vấn đề vài tuần hoặc vài tháng sau đó. Hiểu được điều gì sai sẽ giúp nhấn mạnh lý do tại sao thông số kỹ thuật phù hợp lại quan trọng:

• Điện dung sai (quá cao): Động cơ có thể quá nóng do dòng điện khởi động hoặc chạy quá mức. Lớp cách điện của cuộn dây xuống cấp nhanh hơn, làm giảm tuổi thọ của động cơ. Dòng điện đo được thường sẽ cao hơn thông số kỹ thuật trên bảng tên.
• Điện dung sai (quá thấp): Động cơ có thể không phát triển được mô-men xoắn tối đa, chạy với hiệu suất giảm, khó khởi động khi có tải hoặc tạo ra độ rung và tiếng ồn quá mức.
• Tụ điện định mức thấp: Màng điện môi dần dần bị phá vỡ dưới áp lực quá mức kéo dài. Tụ điện có thể phồng lên, rò rỉ hoặc vỡ – trong một số trường hợp gây ra hỏa hoạn nhỏ hoặc thoát ra khói cay từ vỏ nhựa.
• Đánh giá nhiệt độ sai: Tụ điện già đi nhanh hơn và mất điện dung theo thời gian. Khi điện dung hiệu dụng của nó giảm xuống so với giá trị định mức, hiệu suất của động cơ sẽ giảm dần cho đến khi tụ điện bị hỏng hoàn toàn.

Tụ điện bị hỏng hoặc sai thông số kỹ thuật cũng có thể làm hỏng cuộn dây động cơ , biến việc thay thế tụ điện đơn giản trị giá từ 5–20 đô la thành một tua lại động cơ trị giá 100–500 đô la hoặc thay thế toàn bộ động cơ. Đây là lý do tại sao việc dành thêm vài phút để xác minh tính tương thích của thông số kỹ thuật trước khi cài đặt luôn đáng giá.

Tóm tắt: Hướng dẫn quyết định thay thế CBB60 và CBB65

Sử dụng hướng dẫn quyết định sau đây để xác định xem việc thay thế CBB60 bằng CBB65 có phù hợp trong trường hợp của bạn hay không:
