Tìm hiểu thông số kỹ thuật và ứng dụng của tụ điện C65R và CBB65

Tổng quan trực tiếp và kết luận chức năng

các tụ điện c65r và rộng hơn tụ điện cbb65 Họ đóng vai trò là thành phần quan trọng trong kỹ thuật điện hiện đại, chủ yếu đóng vai trò là tụ điện chạy động cơ cho các ứng dụng dòng điện xoay chiều (AC) có nhu cầu cao. Về mặt cấu trúc, các bộ phận này cung cấp khả năng chuyển pha liên tục cần thiết để giữ cho động cơ cảm ứng một pha hoạt động trơn tru trong các hệ thống sưởi, thông gió, điều hòa không khí (HVAC) và bơm công nghiệp. Kết luận trực tiếp từ hoạt động là việc lựa chọn giữa mẫu tiêu chuẩn và biến thể C65R công suất cao phụ thuộc hoàn toàn vào dung sai điện dung microfarad (µF) cần thiết, đỉnh điện áp lên tới 450V AC và nhiệt độ môi trường cực cao. Việc chọn tụ điện chạy phù hợp chính xác sẽ ngăn chặn hiện tượng quá nhiệt của động cơ, giảm mức tiêu thụ năng lượng và kéo dài tuổi thọ hoạt động của máy nén hoặc động cơ quạt mà nó hỗ trợ.

Giải mã danh pháp kỹ thuật tụ điện CBB65 và C65R

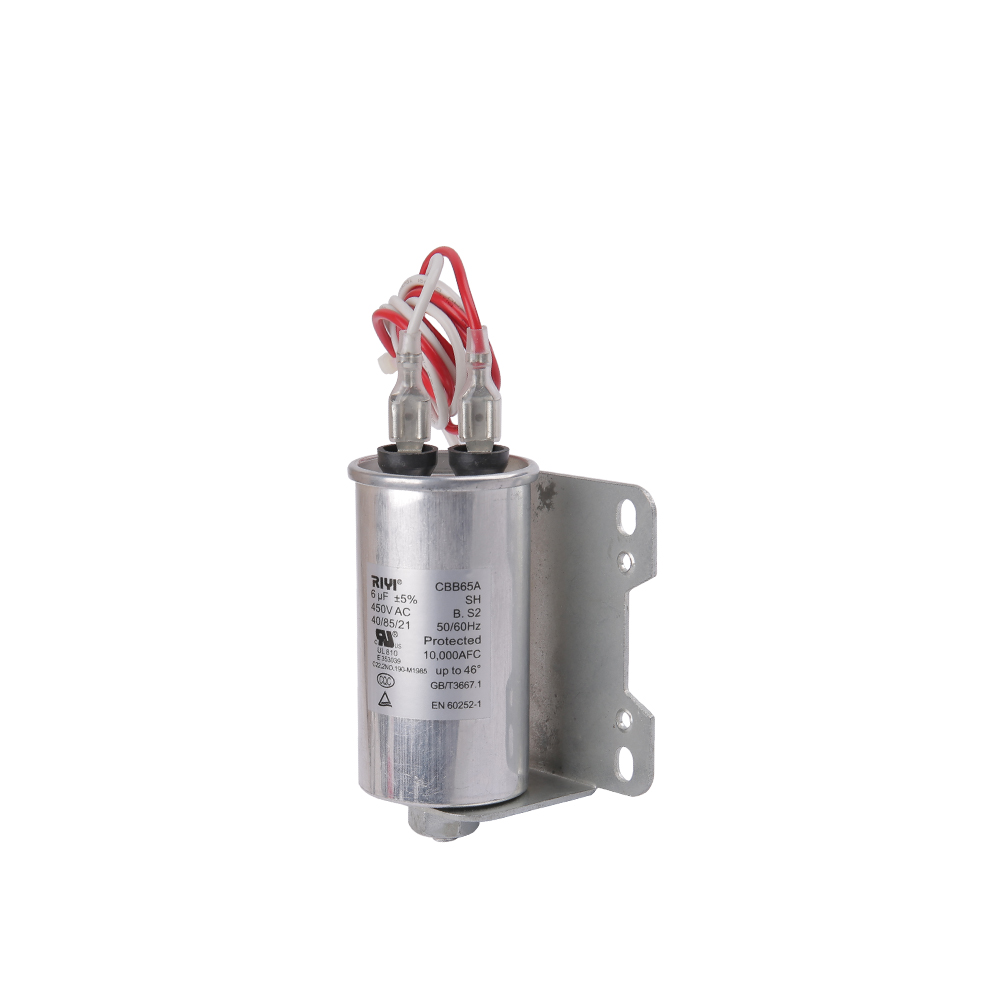

Việc hiểu rõ tên gọi của các thành phần này đòi hỏi phải phá vỡ các quy ước đặt tên công nghiệp. Thuật ngữ CBB65 đại diện cho một loại tụ điện màng polypropylen kim loại cụ thể. Trong các tiêu chuẩn mã hóa quốc tế, chữ C là viết tắt của tụ điện, chữ B đầu tiên biểu thị vật liệu điện môi polypropylen và chữ B thứ hai biểu thị rằng nó sử dụng thiết kế lớp màng. Hậu tố số 65 là chỉ báo tiêu chuẩn công nghiệp dành cho các kết cấu an toàn chống nổ, chứa đầy dầu, điện áp cao.

các designation tụ điện c65r thường chỉ ra các dòng sản phẩm cụ thể của nhà sản xuất hoặc thiết kế gia cố được tối ưu hóa cho các ứng dụng có độ tin cậy cao, thường được tích hợp vào các thiết bị ngưng tụ dân dụng cao cấp. Chữ "R" thường làm nổi bật hình học vật lý tròn hoặc các chỉ số xây dựng hạng nặng nâng cao được thiết kế riêng cho các môi trường hoạt động nghiêm ngặt. Những tụ điện này sử dụng một lớp nhôm hoặc hợp kim nhôm kẽm cực mỏng được lắng đọng chân không trên đế màng polypropylen để lưu trữ và giải phóng năng lượng điện một cách hiệu quả.

Thông số kỹ thuật cốt lõi và ma trận hiệu suất

Khi đánh giá tụ điện cbb65 hoặc tụ điện tương đương C65R chuyên dụng, các kỹ sư sẽ đánh giá các thông số điện cụ thể để đảm bảo khả năng tương thích của hệ thống. Xếp hạng chính bao gồm điện dung danh nghĩa, công suất điện áp, khả năng tương thích tần số và ngưỡng chịu đựng nhiệt độ.

Bảng 1: So sánh thông số kỹ thuật giữa các thiết bị polymer tiêu chuẩn và dòng C65R mạnh mẽ.
Số liệu tham số	Phạm vi CBB65 tiêu chuẩn	Hiệu suất C65R cao cấp
Điện áp định mức (VAC)	AC 370V đến 440V	Lên đến 450V AC
Phạm vi điện dung (µF)	15 µF đến 80 µF	Giá trị kép và đơn lên tới 100 µF
Dung sai điện dung	cộng hoặc trừ 5 phần trăm	cộng hoặc trừ 5 phần trăm stable
Lớp nhiệt độ	-40 độ đến 70 độ C	-40 độ đến 85 độ C
Hệ số tản nhiệt	ít hơn 0,002 ở 50Hz	dưới 0,0015 được nâng cao

Ứng dụng chạy kép và khung hệ thống giá trị đơn

Trong các hệ thống ngưng tụ điều hòa không khí điển hình, diện tích bên trong hộp điều khiển điện rất hạn chế. Hạn chế này đã dẫn tới sự phát triển của các thiết kế chạy kép, được áp dụng rộng rãi ở tụ điện cbb65 tùy chọn. Thiết bị một giá trị có hai cực và hỗ trợ một động cơ duy nhất, chẳng hạn như máy thổi lò chuyên dụng hoặc quạt hút công nghiệp.

Ngược lại, cấu hình chạy kép chứa hai tụ điện riêng biệt bên trong một hộp kim loại duy nhất có chung đường trung tính bên trong. Thiết kế này có thể dễ dàng được xác định bởi ba thiết bị đầu cuối được dán nhãn rõ ràng:

Thiết bị đầu cuối HERM: Điều này kết nối trực tiếp với cuộn dây động cơ máy nén kín, mang lại sự dịch pha điện dung cao cần thiết, thường nằm trong khoảng từ 35 µF đến 60 µF.
Thiết bị đầu cuối FAN: Đường này dẫn thẳng tới cuộn dây động cơ quạt dàn ngưng ngoài trời, yêu cầu định mức điện dung thấp hơn, thường nằm trong khoảng từ 3 µF đến 10 µF.
Thiết bị đầu cuối COM: các common terminal serves as the return leg connecting directly to the incoming main power line contactor.

Theo dữ liệu thực địa do Cẩm nang đào tạo xuất sắc HVAC công bố, hơn 80% máy điều hòa không khí hệ thống phân chia dân dụng hiện đại sử dụng cấu hình chạy kép để tiết kiệm không gian và giảm số lượng linh kiện trong quá trình lắp ráp sản xuất.

Cơ chế tự phục hồi bên trong và các tính năng an toàn kết cấu

các Self-Healing Phenomenon

Một trong những lợi ích cơ bản của cấu trúc hiện đại tụ điện c65r là khả năng tự phục hồi vốn có của nó. Khi điện áp tăng vọt cục bộ hoặc sự cố điện môi xảy ra do nhiệt độ hoạt động quá cao, hồ quang điện trong một phút sẽ làm thủng lớp màng polypropylen siêu mỏng. Bởi vì lớp phủ kim loại cực kỳ mỏng nên nhiệt sinh ra bởi hồ quang vi mô sẽ làm bay hơi màng kim loại xung quanh điểm đâm thủng ngay lập tức. Quá trình bay hơi này sẽ loại bỏ hiện tượng đoản mạch, cho phép thiết bị tiếp tục hoạt động không bị gián đoạn với mức tổn thất không đáng kể trong tổng đầu ra microfarad.

Bảo vệ ngắt nhạy cảm với áp suất

Khi các lỗi nghiêm trọng bên trong dẫn đến tạo ra khí do phân hủy dầu, cơ chế an toàn tích hợp sẽ bảo vệ hệ thống. Những tụ điện này có bộ ngắt nhạy cảm với áp suất bên trong. Khi áp suất tăng lên bên trong vỏ nhôm liền mạch, nắp trên sẽ mở rộng ra một chút. Sự mở rộng vật lý này làm đứt các dây kết nối bên trong được gắn trực tiếp vào các thiết bị đầu cuối, cách ly hoàn toàn bộ phận bị lỗi trước khi vỏ bên ngoài có thể đứt hoặc rò rỉ dầu lên các bộ điều khiển điện nhạy cảm.

Kiểm tra chẩn đoán từng bước và xác minh đồng hồ vạn năng

Khi thiết bị HVAC ngoài trời không hoạt động, dẫn đến âm thanh vo ve riêng biệt phát ra từ máy nén, các kỹ thuật viên phải thực hiện chẩn đoán vật lý và điện. Quá trình này yêu cầu thực hiện chính xác để xác nhận tính toàn vẹn hoạt động của thành phần.

Giai đoạn 1: Cách ly an toàn và kiểm tra trực quan

Trước khi chạm vào bất kỳ bộ phận bên trong nào, kỹ thuật viên phải ngắt kết nối vòng rút nguồn điện chính. Họ sử dụng một điện trở để xả mọi điện tích được lưu trữ một cách an toàn trên các tổ hợp đầu cuối. Kiểm tra vật lý như sau: nếu nắp trên có vẻ bị cong hoặc phồng lên, bộ ngắt áp suất bên trong đã bị ngắt, cần phải thay thế ngay lập tức. Rò rỉ dầu xung quanh các vòng đệm đầu cuối cũng xác nhận hư hỏng cấu trúc.

Giai đoạn 2: Đo lường và đánh giá Microfarad

các technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

Đặt một đầu dò trên thiết bị đầu cuối COM và dây dẫn thứ hai trực tiếp trên thiết bị đầu cuối HERM. So sánh kết quả đọc trực tiếp với giá trị nhãn định mức.
Di chuyển dây dẫn thứ hai tới đầu cuối FAN để xác minh độc lập giá trị mạch quạt thấp hơn.
Nếu thiết bị định mức 45 cộng 5 µF đọc được dưới 42,75 µF trên mạch HERM, thì động cơ sẽ bị mất trượt và cần phải thay thế.

Lựa chọn thành phần thay thế thích hợp

Khi tìm nguồn thay thế giống hệt hoặc nâng cấp cho một thiết bị bị lỗi tụ điện c65r , hướng dẫn tương thích cụ thể ngăn ngừa hư hỏng thiết bị. Quy định của ngành là kỹ thuật viên có thể tăng định mức điện áp hoạt động nhưng không bao giờ được hạ thấp nó. Ví dụ: kiểu máy có điện áp định mức 440V có thể thay thế kiểu máy có điện áp định mức 370V một cách an toàn vì lớp điện môi dày hơn của nó xử lý được ứng suất điện cao hơn. Tuy nhiên, việc lắp model 370V vào mạch 440V sẽ gây ra sự cố điện môi nhanh chóng và hỏng hóc sớm.

Ngược lại, giá trị microfarad phải khớp chính xác với thông số kỹ thuật thiết kế của thiết bị. Việc lắp đặt tụ điện có kích thước không chính xác, chẳng hạn như tụ điện 55 µF vào mạch được thiết kế cho động cơ 45 µF, sẽ làm dịch chuyển góc pha quá xa về phía trước. Điều này làm tăng tổng dòng điện tiêu thụ trong cuộn dây phụ, gây ra lỗi cách điện cuộn dây động cơ theo thời gian.
