Giải thích giá trị tụ điện 104J: Hướng dẫn sử dụng tụ điện CBB60

104J có ý nghĩa gì trên tụ điện

104J được in trên thân tụ điện có nghĩa là thành phần này có điện dung 100.000 picofarad, tương đương 0,1 microfarad, với dung sai cộng hoặc trừ 5%. Hai chữ số đầu tiên, 10, là các số có nghĩa, chữ số thứ ba, 4, cho bạn biết cần thêm bao nhiêu số 0 sau hai số đó khi kết quả được biểu thị bằng picofarad và chữ J là mã dung sai theo sau phần số. Hệ thống đánh dấu gồm ba chữ số cộng với chữ cái này tồn tại vì tụ điện đĩa gốm nhỏ, tụ điện nhiều lớp nguyên khối và nhiều tụ điện dạng màng có thân quá nhỏ để in giá trị thập phân đầy đủ bằng ký hiệu đơn vị trong văn bản có thể đọc được, vì vậy thay vào đó, các nhà sản xuất đã áp dụng cách viết tắt nhỏ gọn.

Một khi đã hiểu được mẫu này, việc đọc bất kỳ dấu hiệu tương tự nào sẽ trở thành thói quen thay vì gây nhầm lẫn. Tụ điện 103J là 10.000 pF hoặc 0,01 microfarad, tụ điện 224J là 220.000 pF hoặc 0,22 microfarad và tụ điện 474J là 470.000 pF hoặc 0,47 microfarad. Chữ dung sai thay đổi phạm vi độ chính xác được đảm bảo xung quanh con số danh nghĩa đó thay vì chính giá trị danh nghĩa đó, do đó, cả 104K và 104J đều đo gần 0,1 microfarad trên một bộ phận mới, không bị hư hại, nhưng phiên bản K cho phép chênh lệch cộng hoặc trừ 10 phần trăm rộng hơn trong khi phiên bản J được giữ ở dải cộng hoặc trừ 5 phần trăm chặt chẽ hơn.

Thói quen viết mã này không phải chỉ có ở một nhà máy hay một quốc gia. Nó quay trở lại một quy ước chung của ngành đã lan rộng vì nó cho phép các nhà sản xuất đóng dấu một giá trị lên một bộ phận chỉ bằng bốn ký tự, bất kể bộ phận đó có xuất hiện trong tivi, bảng điều khiển máy giặt, nguồn điện hay cảm biến công nghiệp hay không. Bất cứ ai làm việc với thiết bị điện tử một cách thường xuyên cuối cùng sẽ ghi nhớ một số mã ba chữ số phổ biến chỉ bằng cách tiếp xúc nhiều lần, giống như cách một người làm việc với các phụ kiện ống nước ghi nhớ các đường kính ống thông thường mà không cần phải tra cứu từng mã.

Giải mã đầy đủ hệ thống ba chữ số và chữ cái

Quy ước mã hóa trên tụ điện kiểu 104J tuân theo logic tương tự được sử dụng trên hầu hết các tụ điện dạng đĩa, gốm và màng nhỏ được bán trên toàn cầu. Các nhà sản xuất dựa vào cách viết tắt này vì việc in năm hoặc sáu ký tự lên một bộ phận có kích thước bằng hạt gạo dễ dàng hơn nhiều so với việc in một giá trị thập phân đầy đủ bằng ký hiệu đơn vị và vì hệ thống được tiêu chuẩn hóa có nghĩa là kỹ thuật viên được đào tạo về các bộ phận của một thương hiệu có thể đọc các bộ phận của một thương hiệu khác mà không cần học lại bất cứ điều gì.

Mã tụ điện ba chữ số phổ biến và giá trị tương đương của chúng
Mã in	Giá trị tính bằng pF	Giá trị tính bằng µF	Sử dụng điển hình
101J	100 pF	0,0001 µF	Bỏ qua tần số cao, điều chỉnh RF
102J	1.000 pF	0,001 µF	Lọc nhiễu, ghép RF
103J	10.000 pF	0,01 µF	Tách rời trong mạch logic
104J	100.000 PF	0,1 µF	Bỏ qua chung, làm mịn nguồn điện
154J	150.000 PF	0,15 µF	Mạng snubber, triệt tiêu EMI
224J	220.000 PF	0,22 µF	Hỗ trợ khởi động động cơ, mạch định thời
334J	330.000 PF	0,33 µF	Lọc âm thanh, ghép đường dây điện
474J	470.000 PF	0,47 µF	Khớp nối âm thanh, mạng snubber
105J	1.000.000 PF	1 µF	Lọc số lượng lớn cung cấp điện

Các chữ cái dung sai tuân theo một tiêu chuẩn riêng biệt với giá trị số và đây là điểm khiến những người mới đọc những dấu hiệu này cảm thấy khó chịu. J có nghĩa là cộng hoặc trừ 5 phần trăm, K có nghĩa là cộng hoặc trừ 10 phần trăm, M có nghĩa là cộng hoặc trừ 20 phần trăm, F có nghĩa là cộng hoặc trừ 1 phần trăm và G có nghĩa là cộng hoặc trừ 2 phần trăm. Trong mạch mà độ chính xác về thời gian hoặc tần số cắt của bộ lọc đóng vai trò quan trọng, dung sai chặt chẽ hơn như J hoặc F giúp dự đoán hành vi trong một lô sản xuất, trong khi dung sai lỏng hơn như M có thể chấp nhận được đối với các vai trò bỏ qua hoặc khử nhiễu cơ bản trong đó giá trị chính xác chỉ cần nằm trong phạm vi rộng thay vì bắn trúng mục tiêu chính xác.

Tại sao chữ số thứ ba là số nhân chứ không phải một số khác

Một điểm dễ gây nhầm lẫn là coi cả ba chữ số như thể chúng là những số có nghĩa, dẫn đến việc đọc sai. Cách tiếp cận đúng là chỉ coi hai chữ số đầu tiên là số cơ sở, sau đó sử dụng chữ số thứ ba hoàn toàn làm hệ số nhân lũy thừa mười áp dụng cho picofarads. Đối với 104, số cơ sở là 10 và số nhân là 10 mũ bốn, bằng 10 nhân với 10.000, bằng 100.000 picofarad. Áp dụng logic tương tự cho 475 sẽ có cơ số 47 và hệ số nhân là 10 mũ năm, tạo ra 4.700.000 picofarad, hay 4,7 microfarad, một giá trị đôi khi được thấy trên các tụ điện màng lớn hơn được sử dụng trong điện tử công suất.

Xếp hạng điện áp được in bên cạnh mã

Nhiều tụ điện mang mã kiểu 104J cũng có định mức điện áp riêng được in gần đó, thường là 50V, 100V, 250V, 400V hoặc 630V cho các loại phim. Con số điện áp này là điện áp làm việc tối đa mà chất điện môi có thể chịu đựng liên tục mà không bị hỏng và nó hoàn toàn độc lập với giá trị điện dung. Tụ điện 104J định mức cho 50V và tụ điện 104J định mức cho 400V lưu trữ cùng một điện tích 0,1 microfarad ở điện áp nhất định, nhưng phiên bản 400V sử dụng vật liệu điện môi dày hơn hoặc khác để chịu được áp suất liên tục cao hơn, đó là lý do tại sao nó lớn hơn về mặt vật lý và thường tốn nhiều chi phí sản xuất hơn.

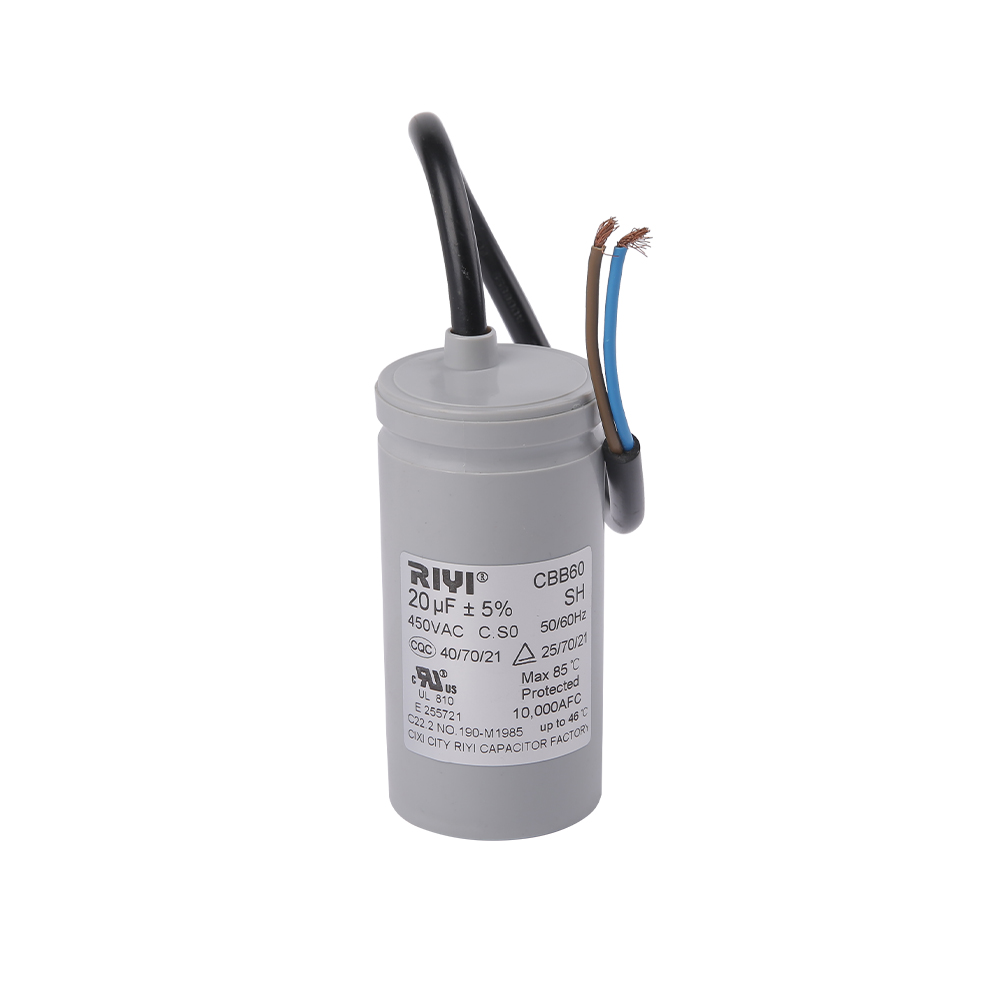

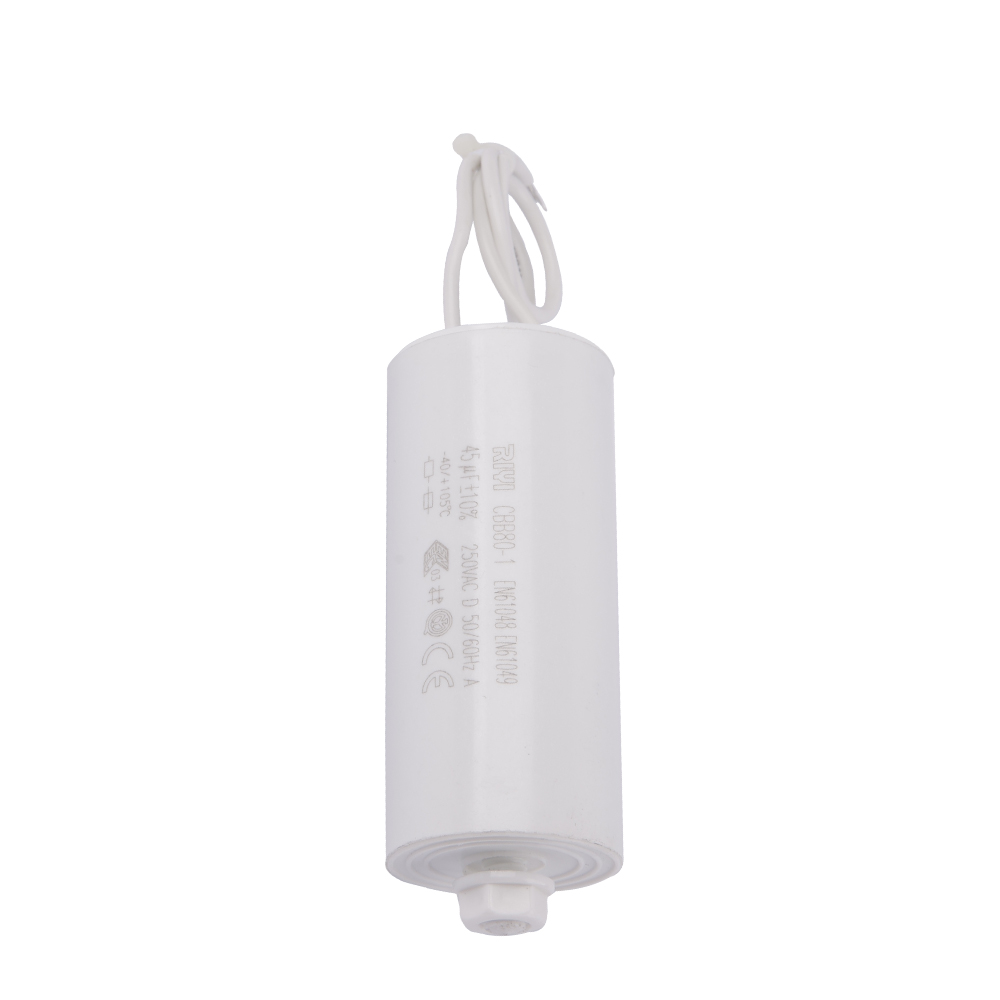

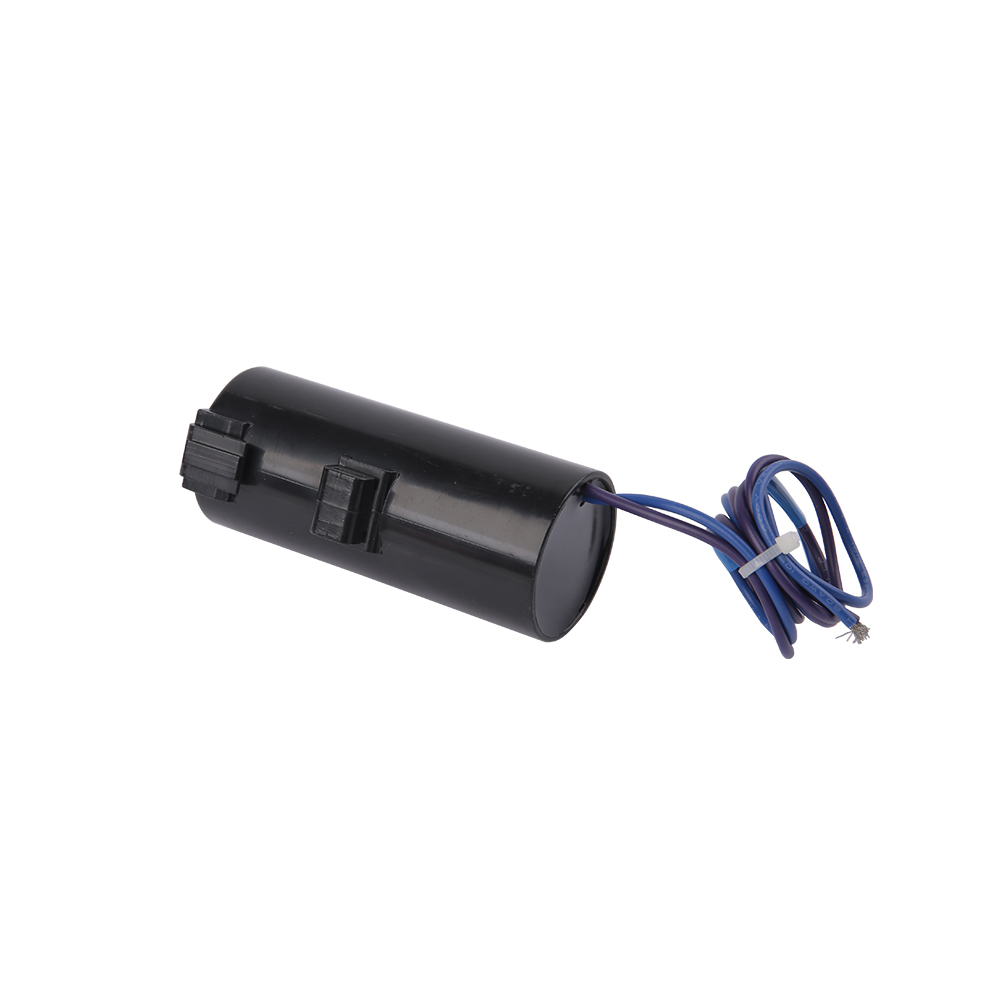

Làm thế nào Tụ điện CBB60 Liên quan đến hệ thống giá trị này

A Tụ điện CBB60 là tụ điện màng polypropylen kim loại được chế tạo đặc biệt để chạy động cơ cảm ứng xoay chiều , phổ biến nhất là động cơ một pha được tìm thấy trong máy bơm nước, quạt, máy nén và các thiết bị quay khác. Không giống như đĩa gốm nhỏ được đánh dấu 104J, tụ điện CBB60 là thành phần hình trụ hoặc hình bầu dục lớn hơn được định mức cho điện áp xoay chiều liên tục, thường là 250V hoặc 450V, và nó được dán nhãn trực tiếp ở dạng microfarad thay vì mã pF gồm ba chữ số, vì có đủ diện tích bề mặt trên vỏ để in toàn bộ giá trị cùng với thông tin định mức điện áp, dung sai và tần số.

Mặc dù các đơn vị CBB60 bỏ qua mã hóa tốc ký, phép toán điện dung cơ bản giống hệt với các phần được mã hóa nhỏ. Tụ điện CBB60 có định mức 25 microfarad lưu trữ cùng loại mối quan hệ điện tích như tụ gốm 0,1 microfarad, chỉ ở quy mô lớn hơn khoảng 250 lần và được chế tạo bằng chất điện môi và cấu trúc phù hợp với dòng điện AC gợn sóng liên tục thay vì các xung lọc DC ngắn. Bất cứ ai so sánh tụ điện tín hiệu nhỏ được mã hóa 104J với tụ điện chạy động cơ CBB60 thực sự là đang so sánh hai công việc khác nhau: điều hòa tín hiệu ở mức phân số microfarad so với chuyển pha động cơ ở hàng chục microfarad.

Các giá trị điện dung CBB60 điển hình được tìm thấy trong bảng tên động cơ và hướng dẫn sử dụng máy bơm nằm trong khoảng từ 1,5 µF đến 50 µF, với các giá trị phổ biến ở 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 30 µF, 35 µF, 40 µF và 45 µF. Việc chọn giá trị CBB60 chính xác cho động cơ không phải là phỏng đoán tùy chọn; giá trị tụ điện được nhà sản xuất động cơ chọn dựa trên thiết kế cuộn dây và việc hoán đổi giá trị không khớp sẽ thay đổi mô-men xoắn khởi động, dòng điện chạy và sự tích tụ nhiệt trong cuộn dây động cơ.

Cấu trúc vật lý của tụ điện CBB60

Cấu trúc bên trong của tụ điện CBB60 sử dụng màng polypropylen mỏng với lớp nhôm hoặc kẽm kim loại được phủ trực tiếp lên bề mặt của nó, quấn thành một hình trụ nhỏ gọn thay vì xếp chồng lên nhau thành các tấm phẳng. Cấu trúc màng kim loại này giúp tụ điện có đặc tính tự phục hồi: nếu một điểm yếu nhỏ trong chất điện môi bị hỏng dưới tác dụng của điện áp, nhiệt cục bộ sẽ làm bay hơi lớp kim loại mỏng ngay xung quanh điểm đó, cách ly lỗi ngay lập tức mà không khiến toàn bộ tụ điện ngừng hoạt động. Đây là một trong những lý do khiến các tụ điện màng kim loại như CBB60 được ưu tiên sử dụng cho động cơ xoay chiều liên tục so với các loại điện môi khác không có khả năng tự làm sạch này.

Vỏ bên ngoài thường là lớp vỏ nhựa cứng chứa đầy nhựa epoxy hoặc hợp chất bầu tương tự, có tác dụng ngăn chặn độ ẩm và mang lại sự ổn định cơ học chống lại độ rung mà động cơ đang chạy tạo ra. Hai hoặc ba vấu đầu cuối kéo dài từ trên xuống, có kích thước phù hợp với các đầu nối thuổng tiêu chuẩn và nhiều thiết bị CBB60 cũng bao gồm cơ chế giảm áp suất tích hợp trong thiết kế vỏ để nếu áp suất bên trong tích tụ do tình trạng lỗi, vỏ sẽ thông hơi theo cách được kiểm soát thay vì vỡ ra ngoài dự đoán.

Kết hợp giá trị tụ điện với ứng dụng

Việc lựa chọn giữa tụ điện mã hóa nhỏ và tụ điện chạy kiểu CBB60 tùy thuộc vào vai trò điện của linh kiện chứ không phải sở thích cá nhân. Danh sách dưới đây sắp xếp hai họ tụ điện phù hợp với các tình huống trong đó mỗi họ là lựa chọn đúng.

Việc lọc, tách và định thời mức tín hiệu trên bảng mạch in yêu cầu tụ điện bằng gốm hoặc phim được mã hóa như 104J, vì những vai trò này cần các giá trị nhỏ, ổn định trong một kích thước nhỏ gọn.
Việc chuyển pha động cơ đối với động cơ xoay chiều một pha cần có CBB60 hoặc tụ điện chạy tương đương, vì những vai trò này cần điện dung lớn định mức cho điện áp đường dây liên tục và dòng điện gợn sóng.
Bất kỳ tụ điện nào được đặt trên đường dây AC, dù chỉ trong thời gian ngắn, đều phải mang định mức điện áp AC có biên độ cao hơn điện áp nguồn, đó là lý do tại sao các thiết bị CBB60 được xếp hạng 250V hoặc 450V thay vì định mức điện áp DC thấp hơn thường thấy trên các bộ phận gốm nhỏ.
Các tụ điện thay thế phải phù hợp với giá trị microfarad ban đầu trong dải dung sai đã nêu, vì việc thay thế một giá trị quá nhỏ hoặc quá lớn sẽ làm thay đổi góc pha của động cơ và có thể rút ngắn tuổi thọ của động cơ.
Môi trường có nhiệt độ xung quanh cao hoặc chu kỳ hoạt động liên tục sẽ ưu tiên tụ điện CBB60 có định mức nhiệt độ cao hơn, vì nhiệt duy trì là một trong những yếu tố chính làm giảm dần tuổi thọ của tụ điện màng.

Dữ liệu hiện trường được thu thập bởi các kỹ thuật viên sửa chữa động cơ và được tham chiếu trong tài liệu dịch vụ thiết bị nói chung cho thấy rằng giá trị tụ điện đang chạy chênh lệch hơn 10% so với con số microfarad định mức của nó tương quan với mô-men khởi động giảm đáng kể và dòng điện hoạt động cao hơn trên động cơ máy nén và máy bơm một pha. Đó là một lý do khiến tụ điện CBB60 thường được chỉ định với các dải dung sai chặt chẽ hơn như cộng hoặc trừ 5% thay vì các dải lỏng hơn có thể chấp nhận được trên các tụ tín hiệu đa năng.

Đọc bảng tên động cơ để tìm giá trị chính xác

Hầu hết các động cơ một pha yêu cầu tụ điện chạy đều liệt kê giá trị microfarad chính xác và định mức điện áp trực tiếp trên bảng tên, thường được hiển thị dưới dạng "Cap 20uF 450V". Khi bảng tên bị thiếu hoặc bị mòn, bản thân tụ điện ban đầu, nếu vẫn còn rõ ràng, là tài liệu tham khảo tốt nhất tiếp theo. Nếu không có sẵn, việc so khớp với định mức mã lực và điện áp của động cơ bằng biểu đồ tham chiếu chéo của nhà sản xuất là phương pháp dự phòng tiêu chuẩn, vì các thiết kế cuộn dây động cơ ở mức mã lực và điện áp nhất định có xu hướng tập trung xung quanh một phạm vi hẹp các giá trị điện dung phù hợp.

So sánh Tụ điện kiểu 104J với Tụ điện CBB60 cạnh nhau

Việc đặt hai họ tụ điện cạnh nhau giúp dễ dàng nhận thấy ngay sự khác biệt thực tế, mặc dù cuối cùng cả hai đều lưu trữ điện tích bằng cách sử dụng cùng một nguyên tắc vật lý cơ bản.

Sự khác biệt chính giữa tụ điện kiểu 104J và tụ điện CBB60
Thuộc tính	Tụ điện kiểu 104J	Tụ điện CBB60
Điện dung điển hình	Các phân số của microfarad	1,5 đến 50 microfarad
Nhiệm vụ chính	Lọc, tách tín hiệu	Động cơ chuyển pha, hỗ trợ chạy
Kiểu đánh giá điện áp	Điện áp làm việc DC, thấp đến trung bình	Điện áp xoay chiều liên tục, 250V hoặc 450V
Phương pháp ghi nhãn	Mã chữ cái cộng ba chữ số	Giá trị microfarad đầy đủ được in trên vỏ
Kích thước vật lý	Nhỏ, gắn trên bảng	Vỏ hình trụ lớn hơn với các đầu nối vấu
Tiếp xúc với chu kỳ nhiệm vụ	Dòng điện gợn sóng thấp, không liên tục	Dòng điện gợn liên tục, bền vững

Sự khác biệt quan trọng nhất khi ai đó đang xử lý sự cố thiết bị và tìm thấy hai tụ điện lạ cạnh nhau, một tụ điện nhỏ và được mã hóa, một tụ điện lớn hơn và được in ở dạng microfarad đơn giản. Việc nhận biết một thành phần thuộc họ nào sẽ ngay lập tức thu hẹp vai trò của nó và loại bộ phận thay thế nào là phù hợp, thay vì cho rằng cả hai bộ phận đều phục vụ các chức năng có thể hoán đổi cho nhau chỉ vì cả hai đều được dán nhãn tụ điện.

Kiểm tra và xác minh giá trị tụ điện

Việc xác nhận rằng tụ điện vẫn khớp với giá trị in của nó, cho dù nó mang mã kiểu 104J hay nhãn CBB60, là cách kiểm tra nhanh bằng đồng hồ đo phù hợp. Đồng hồ vạn năng kỹ thuật số có phạm vi điện dung hoặc máy đo LCR chuyên dụng, đọc trực tiếp điện dung được lưu trữ thực tế. Trước tiên, bộ phận này phải được phóng điện hoàn toàn vì tụ điện đã tích điện có thể làm hỏng đồng hồ đo hoặc cho kết quả sai.

Các bước kiểm tra điện dung cơ bản

Ngắt kết nối hoàn toàn tụ điện khỏi mạch điện hoặc động cơ trước khi thử nghiệm, vì tụ điện vẫn được nối vào mạch điện có điện sẽ cho kết quả đọc không chính xác và có thể gây nguy cơ điện giật do điện tích tích trữ. Xả tụ điện bằng cách nối nhanh các cực của nó bằng một dây dẫn điện trở cách điện thay vì dùng tuốc nơ vít trần, vì một đoạn ngắn trực tiếp có thể làm hỏng các cực. Đặt đồng hồ ở chức năng điện dung, nối dây dẫn với hai cực và so sánh số đọc được hiển thị với giá trị được in, tính đến phần trăm dung sai đã nêu.

Một tụ điện 104J có giá trị nằm trong khoảng từ 0,095 µF đến 0,105 µF nằm bên trong cửa sổ cộng hoặc trừ 5 phần trăm của nó và hoạt động bình thường. Tụ điện CBB60 được in là 25 µF có giá trị đọc dưới khoảng 20 µF có thể đã bị xuống cấp và cần được thay thế, vì tụ điện chạy động cơ đã mất hơn 20% điện dung định mức là nguyên nhân phổ biến khiến động cơ kêu vo vo nhưng không khởi động được hoặc khởi động chậm khi có tải.

Nhận biết các dấu hiệu cảnh báo vật lý trước khi kiểm tra

Việc kiểm tra trực quan thường phát hiện ra các vấn đề trước khi đồng hồ đo xác nhận chúng. Một tụ điện CBB60 có phần trên vỏ phồng lên hoặc phồng lên, có vết nứt dọc theo các đường nối hoặc có cặn sẫm màu rò rỉ xung quanh các cực gần như chắc chắn đã bị hỏng bên trong và việc kiểm tra nó chỉ cung cấp thêm rất ít thông tin ngoài việc xác nhận rằng nó cần được thay thế. Tụ gốm nhỏ có mã 104J hiếm khi có hiện tượng phồng lên rõ rệt do cấu trúc của chúng khác với các loại màng, nhưng thân gốm bị nứt hoặc các mối hàn bị đổi màu trên bảng xung quanh bộ phận là những manh mối trực quan hữu ích cho thấy có thứ gì đó ở khu vực đó đã quá nóng.

Giải thích các bài đọc nằm ngoài khả năng chịu đựng

Kết quả đọc lên cao, thay vì thấp, trên tụ điện màng ít phổ biến hơn nhưng vẫn có thể xảy ra và nó thường chỉ ra vấn đề hiệu chuẩn đồng hồ hoặc phép đo được thực hiện trong khi điện tích dư vẫn còn chứ không phải là sự tăng điện dung thực tế, vì tụ điện không tăng điện dung thông qua quá trình lão hóa thông thường. Giá trị giảm xuống thấp là kiểu thường xuyên hơn nhiều và phản ánh sự suy giảm dần dần của chất điện môi, sự xâm nhập của hơi ẩm hoặc tác động tích lũy của các hiện tượng làm sạch tự phục hồi được mô tả trước đó, mỗi hiện tượng này làm giảm nhẹ diện tích tấm hiệu dụng trong suốt thời gian làm việc của bộ phận.

Các yếu tố rút ngắn hoặc kéo dài tuổi thọ làm việc của tụ điện

Cả hai họ tụ điện đều cũ đi do các ứng suất tiềm ẩn giống nhau, mặc dù khoảng thời gian và triệu chứng hỏng hóc khác nhau do công việc và môi trường vận hành khác nhau.

Nhiệt

Nhiệt độ môi trường tăng cao luôn được xác định là yếu tố lớn nhất làm giảm tuổi thọ của màng và tụ gốm, vì nhiệt làm tăng tốc độ phân hủy hóa học của vật liệu điện môi và bất kỳ hợp chất liên kết bên trong nào. Tụ điện CBB60 được gắn trực tiếp vào vỏ máy nén nóng sẽ già đi nhanh hơn so với một bộ phận giống hệt được gắn với khe hở không khí và một số thông gió, ngay cả khi cả hai đều có cùng tải điện.

Căng thẳng điện áp

Việc chạy tụ điện liên tục ở gần hoặc cao hơn điện áp định mức sẽ làm giảm đáng kể tuổi thọ làm việc của tụ điện so với việc chạy tụ điện với biên độ thấp hơn định mức đó. Đây là lý do tại sao việc chọn CBB60 được định mức cho 450V trên đường dây cung cấp danh nghĩa 220V hoặc 240V, thay vì cắt giới hạn bằng bộ phận có định mức 250V, là một thông lệ ở những vùng có điện áp đường dây dao động hoặc đôi khi tăng đột biến.

Ripple hiện tại và chu kỳ nhiệm vụ

Các tụ điện được sử dụng trong chế độ làm việc liên tục, chẳng hạn như CBB60 trên động cơ chạy liên tục trong nhiều giờ, chịu nhiều hiện tượng gia nhiệt bằng dòng điện gợn sóng tích lũy hơn so với tụ điện chỉ được sử dụng trong các đợt bùng nổ ngắn, không liên tục. Đây là một lý do khiến tụ điện chạy động cơ có kích thước vật lý lớn hơn so với giá trị điện dung của chúng so với tụ điện tín hiệu nhỏ có định mức microfarad tương tự, vì diện tích bề mặt vỏ lớn hơn giúp tản nhiệt sinh ra bởi dòng điện duy trì.

Độ ẩm và ô nhiễm

Độ ẩm tìm đường vào thân tụ điện, cho dù qua lớp đệm vỏ bị hỏng hay lỗi sản xuất, sẽ làm tăng tốc độ đánh thủng điện môi và có thể dẫn đến hỏng đột ngột thay vì hỏng dần dần. Vỏ chứa đầy epoxy kín trên tụ điện CBB60 tồn tại đặc biệt để làm chậm quá trình này, đó là lý do tại sao vỏ bị nứt hoặc hư hỏng được coi là một dấu hiệu rõ ràng rằng tụ điện nên được thay thế ngay cả khi nó vẫn kiểm tra trong giới hạn dung sai tại thời điểm đó.

Những cân nhắc về lắp đặt và nối dây cho tụ điện CBB60

Việc lắp đặt đúng sẽ ảnh hưởng đến cả hiệu suất và tuổi thọ làm việc cũng giống như việc chọn giá trị microfarad phù hợp. Tụ điện CBB60 thường được mắc song song với mạch cuộn dây khởi động hoặc chạy của động cơ và cách bố trí đầu cuối trên vỏ, cho dù nó có hai hoặc ba vấu, sẽ xác định cách nó kết nối với các ứng dụng động cơ giá trị đơn hoặc giá trị kép.

Hướng lắp đặt và vị trí

Việc lắp tụ điện CBB60 ở vị trí được che chắn khỏi ánh nắng trực tiếp và tránh xa các bộ phận sinh nhiệt khác sẽ kéo dài tuổi thọ làm việc thực tế của tụ điện một cách đáng kể so với việc lắp tụ điện trên bề mặt nóng không có luồng khí lưu thông. Gắn thẳng đứng với các đầu cuối hướng xuống dưới là hướng thường được khuyên dùng trong hướng dẫn sử dụng thiết bị, vì nó làm giảm khả năng hơi ẩm hoặc hơi nước đọng lại xung quanh các đầu nối đầu cuối.

Kết nối thiết bị đầu cuối

Đầu nối hình thuôn phải vừa khít với các đầu cực của tụ điện mà không bị hở quá mức, vì kết nối lỏng lẻo sẽ tạo ra nhiệt cục bộ tại điểm tiếp xúc mỗi khi có dòng điện chạy qua, làm suy giảm dần cả đầu nối và vấu đầu cuối. Máy đo dây phải phù hợp với dòng điện dự kiến của mạch và các kết nối phải đủ chắc chắn về mặt cơ học để chịu được độ rung mà động cơ đang chạy tạo ra trong nhiều tháng hoặc nhiều năm sử dụng.

Phạm vi thay thế giá trị thay thế

Khi không có giá trị thay thế chính xác, hướng dẫn thực tế được tham chiếu phổ biến cho phép giá trị CBB60 thay thế trong khoảng cộng hoặc trừ 10 phần trăm của con số microfarad định mức ban đầu mà không ảnh hưởng đáng kể đến hiệu suất của động cơ, mặc dù việc duy trì càng gần càng tốt với giá trị trên bảng tên ban đầu vẫn là phương pháp ưu tiên bất cứ khi nào có thể tìm được bộ phận chính xác đó.

Câu hỏi thường gặp

Giá trị microfarad thực tế của tụ điện 104J là bao nhiêu

Một tụ điện 104J đo được 0,1 microfarad, tương đương 100.000 picofarad, với dung sai cộng hoặc trừ 5% xung quanh giá trị danh nghĩa đó.

Tụ điện CBB60 có thể được đánh dấu bằng mã ba chữ số tương tự không

Hầu hết các tụ điện CBB60 đều in trực tiếp giá trị microfarad đầy đủ trên vỏ thay vì sử dụng tốc ký pF gồm ba chữ số, vì vỏ lớn hơn có chỗ để ghi nhãn văn bản đơn giản, cùng với định mức điện áp và dung sai.

Là một chữ cái có dung sai cao hơn luôn tốt hơn J

Không. Dung sai chặt chẽ hơn như F hoặc J có nghĩa là giá trị thực tế gần với giá trị danh nghĩa hơn, điều này quan trọng đối với mạch định thời và mạch lọc, nhưng đối với nhiệm vụ bỏ qua chung, dung sai lỏng hơn như K hoặc M là hoàn toàn có thể chấp nhận được và thường ít tốn kém hơn.

Tại sao tụ điện CBB60 cần định mức điện áp xoay chiều thay vì định mức DC

Tụ điện CBB60 nằm trực tiếp trên đường dây AC trong khi động cơ chạy, do đó chúng chịu điện áp xoay chiều liên tục và dòng điện gợn sóng, đòi hỏi chất điện môi và cấu trúc được định mức để duy trì hoạt động AC thay vì các xung DC ngắn mà tụ gốm nhỏ thường xử lý.

Điều gì xảy ra nếu cài đặt sai giá trị CBB60 trên động cơ

Giá trị microfarad không chính xác sẽ làm thay đổi góc pha giữa các cuộn dây động cơ, điều này có thể làm giảm mô-men xoắn khởi động, tăng dòng điện chạy và tăng nhiệt độ vận hành, rút ngắn tuổi thọ làm việc của động cơ.

Làm thế nào often should a CBB60 capacitor be checked

Không có khoảng thời gian cố định chung vì tuổi thọ sử dụng phụ thuộc vào nhiệt độ môi trường, thời gian chạy và độ ổn định của điện áp, nhưng việc kiểm tra điện dung bất cứ khi nào động cơ có biểu hiện khởi động chậm, kêu vo vo hoặc bảo vệ quá tải bị ngắt là điểm kích hoạt thực tế hợp lý.

Có thể sử dụng tụ điện 104J thay cho tụ điện CBB60 không

Không, cả hai không thể thay thế cho nhau. Tụ điện 104J chỉ chứa 0,1 microfarad và được định mức cho điện áp mức tín hiệu thấp, trong khi động cơ cần hàng chục microfarad ở định mức điện áp xoay chiều liên tục vượt xa mức điện áp mà một tụ điện mã hóa nhỏ được chế tạo để xử lý.

Giá trị microfarad CBB60 lớn hơn luôn có nghĩa là hiệu suất khởi động động cơ mạnh hơn

Không nhất thiết phải như vậy. Cuộn dây động cơ được thiết kế xung quanh một giá trị điện dung cụ thể do nhà sản xuất chọn và việc lắp đặt một giá trị lớn hơn đáng kể so với quy định có thể làm nóng cuộn dây và bản thân tụ điện thay vì cải thiện hiệu suất, do đó, việc khớp với giá trị trên bảng tên là cách tiếp cận an toàn hơn thay vì cho rằng lớn hơn thì tốt hơn.

Đặc tính tự phục hồi của tụ điện CBB60 thực sự bảo vệ chống lại điều gì

Nó bảo vệ chống lại các điểm yếu điện môi nhỏ, cục bộ chuyển thành đoản mạch hoàn toàn, vì sự kiện bù ngắn hạn sẽ cách ly lỗi thành một khu vực nhỏ thay vì để nó lan truyền trên toàn bộ lớp màng, đây là một trong những lý do khiến việc xây dựng màng kim loại được ưa chuộng cho hoạt động của động cơ xoay chiều liên tục.

Tại sao hai tụ điện có cùng mã 104J đôi khi có kích thước vật lý khác nhau

Sự khác biệt về kích thước vật lý giữa hai tụ điện 104J thường dẫn đến định mức điện áp khác nhau hoặc vật liệu điện môi khác nhau, vì cả hai yếu tố này đều ảnh hưởng đến độ dày của lớp điện môi, mặc dù giá trị điện dung và dung sai in trên vỏ vẫn giống nhau.
